Подключение и Настройка Роутера D-Link DIR-300; Пошаговая Инструкция

Подключение и Настройка Роутера D-Link DIR-300 — Пошаговая Инструкция

Вопрос как подключить роутер D-Link DIR-300, интересует тысячи пользователей, и это не случайно — ведь он по праву заслужил звание самого массового wifi роутера на российском рынке. Это объяснимо не только доступной ценой и простой настройкой, но и также тем, что многие провайдеры в сдавали и продолжают его выдавать в аренду своим клиентам в качестве основного устройства для подключения. Поэтому даже спустя несколько лет после выпуска он остается одним из популярнейших маршрутизаторов и до сих пор продается в различных модификациях. И сегодня мы узнаем, как подключить и настроить роутер D-Link DIR-300 и его брата близнеца с USB портом — Dir-300 NRU.

Настройка Wi-Fi соединения

Настройка Wi-Fi в роутерах D-Link серии DIR начинается в Setup – Wireless Setup(Рис.10)

Мы рекомендуем проводить настройку WiFi в роутере не с помощью встроенного мастера автоматической настройки (Wireless Connection Setup Wizard), а вручную (Manual Wireless Connection Setup). Для этого щелкаете по пункту Manual Wireless Connection Setup и приступаете к следующему пункту настройки роутера Настройка Wi-Fi в роутере D-Link DIR-300 начинается в поле Wireless Network Settings.: Wireless network name – название Вашей будущей беспроводной Wi Fi сети. Здесь можно ввести своё значение, которое Вам по душе. Под этим названием Вы будете видеть сеть в своих Wi-Fi клиентах. В поле Wireless security mode опцией Security mode регулируется выбор типа шифрования в вашей Wi-Fi сети. С учетом уязвимости WEP протокола, мы рекомендуем использовать в своей сети исключительно WPA/WPA2 шифрование. Поэтому останавливаем свой выбор на пункте Enable WPA/WPA2 Wireless Security (enchanced)

В поле WPA/WPA2 Вы можете провести тонкую настройку WPA шифрования в своём маршрутизаторе. Опция Cipher Type отвечает за тип алгоритма для WPA шифрования. Наиболее беспроблемный в плане настройки вариант — Auto (TKIP/AES), поскольку он охватывает большинство клиентского вай-файоборудования по совместимости. Вы можете оставить только вариант AES, как наиболее безопасный, но при этом должны быть уверены, что Ваше клиентское Wi Fi оборудование способно с ним работать без проблем. Опция PSK/EAP отвечает за режим работы WPA шифрования — personal mode (для личного пользования) или infrastructure (для предприятий, требует наличие Radius сервера). Для домашнего применения оставляем опцию в режиме PSK. В поле Network Key необходимо указать ключ шифрования Вашей беспроводной сети. Он должен быть длиной не менее 8 символов. После ввода необходимой информации нажимаете на Save Settings, тем самым сохраняете настройки беспроводной вай-фай сети в своём роутере (Рис.11).

Инструкции по настройке подключения ноутбуков и пк к WiFi сети вы можете прочитать Для Windows Xp здесь Для Windows 7 здесь

Как настроить роутер D LINK DIR 300

После подключения роутера можно переходить в его настройке. Для начала потребуется создать беспроводную сеть:

  1. Нажмите правой кнопкой мыши на «Пуск» и выберите в выпадающем меню «Панель управления»;
  2. После этого переключите режим просмотра разделов панели управления в «Крупные значки» и выберите среди доступных пунктов «Центр управления сетями и общим доступом»;

  • Убедитесь, что ваша локальная сеть работает. Если это не так, то нажмите на нее правой кнопкой мыши и выберите пункт «Включить». Важно отметить, что в этот момент вы должны использовать аккаунт администратора в операционной системе.
  • На этом можно считать этап настройки локальной сети завершенным, теперь следует перейти непосредственно в настройку роутера D LINK DIR 300. Настраивается любой маршрутизатор через браузер. Выполните следующие действия:

    1. Запустите любой браузер;
    2. Далее введите в адресную строку браузера IP-адрес роутера, к которому ведется подключение. В нашем случае с роутером D LINK DIR 300 этот IP-адрес следующий: 168.0.1.

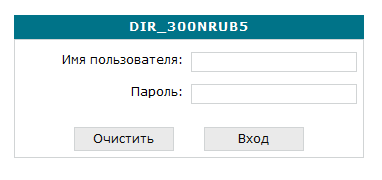

    3. Откроется окно, в котором потребуется ввести логин и пароль для подключения к роутеру. В стандартном варианте логин admin и пароль тоже admin.
      Обратите внимание: Если у вас возникают какие-то проблемы с подключением к роутеру через указанныйIP-адрес или логин/пароль, убедитесь на нижней части роутера, что для вашей модели устройства указанная информация также актуальна.

    На этом все, настройка роутера D LINK DIR 300 завершена. После указанных действий, интернет должен начать работать. Но, скорее всего, вы желаете настроить беспроводной интернет, для этого потребуется выполнить еще несколько шагов, описанных ниже.

    Настройка маршрутизатора D-Link DIR-300 NRU

    Первичная настройка

    • Интернет кабель, который проведен в квартиру монтажниками, необходимо подключить к порту INTERNET (серый);
    • Компьютер необходимо подключить к любому из LAN портов, например LAN1 (синий);
    • STB приставку необходимо подключить в порт LAN4;
    • Подключите блок питания к разъему питания и электрической розетке.

    Переведите сетевой адаптер компьютера в режим автоматического получения настроек:

    • В Windows XP
      Нажимаем «Пуск» — «Панель управления» — «Сетевые подключения».
      Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства».
      Двойным щелчком по «Протокол Интернета» открываем его свойства и ставим переключатель в положение «Получать IP адрес автоматически», «Получать адрес DNS сервера автоматически» и нажимаем «ОК».

      В Windows Vista
      Нажимаем «Пуск» — «Панель управления» — «Сеть и Интернет» — «Центр управления сетями и общим доступом» — «Управление сетевыми подключениями».
      Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства» — «Протокол Интернета версия 4».
      Открываем его свойства и ставим переключатель в положение «Получать IP адрес автоматически», «Получать адрес DNS сервера автоматически» и жмем «ОК».

    • В Windows 7
      Нажимаем «Пуск» — «Панель управления» — «Сеть и Интернет» — «Центр управления сетями и общим доступом» — «Изменение параметров адаптера».
      Далее нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства» — «Протокол Интернета версия 4».
      Открываем его свойства и ставим переключатель в положение «Получать IP адрес автоматически», «Получать адрес DNS сервера автоматически» и жмем «ОК».

    Обновление прошивки

    ВНИМАНИЕ .
    Не устанавливайте прошивку для DIR-300/NRU аппаратных ревизий В1, В2, В3 в маршрутизатор DIR-300/NRU аппаратной ревизии В5.
    Это приводит к неработоспособности роутера. Восстановление устройства возможно только в сервисном центре на платной основе.

    Перед процедурой обновления прошивки необходимо выяснить аппаратную ревизию (H/W) Вашего устройства. Для того чтобы правильно определить аппаратную ревизию роутера, посмотрите на этикетку, расположенную на нижней стороне устройства. Найдите на ней строку, которая начинается на “H/W Ver.:”. Следующие буквы и цифры указывают на аппаратную ревизию.
    Рекомендованная версия прошивки 1.2.94.

    Перед тем, как начать прошивку, скачайте версию 1.2.94 или более свежую версию на сайте производителя: http://ftp.dlink.ru/pub/Router/DIR-300/Firmware/

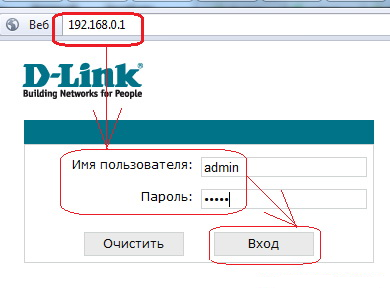

    Затем откройте Ваш браузер и зайдите на роутер по адресу http://192.168.0.1/
    В поле «Имя пользователя» введите admin; в поле «Пароль» введите admin и нажмите кнопку Вход.
    Затем зайдите в меню Система -> Обновление ПО, выберите файл со скачанной прошивкой и нажмите кнопку Обновить.
    После того, как процесс прошивки закончится, на Вашем роутере будет новое ПО.

    Настройка параметров интернет соединения

    Откроется web-интерфейс роутера, в нем нажмите Сеть, а затем WAN:

    В открывшемся окне пропишите «Имя» QWERTY, а также установите настройки и нажмите кнопку Сохранить, затем в правом верхнем углу еще раз Сохранить.

    Настройка параметров Интернет соединения

    Настройка WI-FI

    Зайдите в Основные настройки и задайте название своей сети (SSID), например QWERTY_WIFI, после чего нажмите кнопку Изменить, а потом в правом верхнем углу Сохранить:

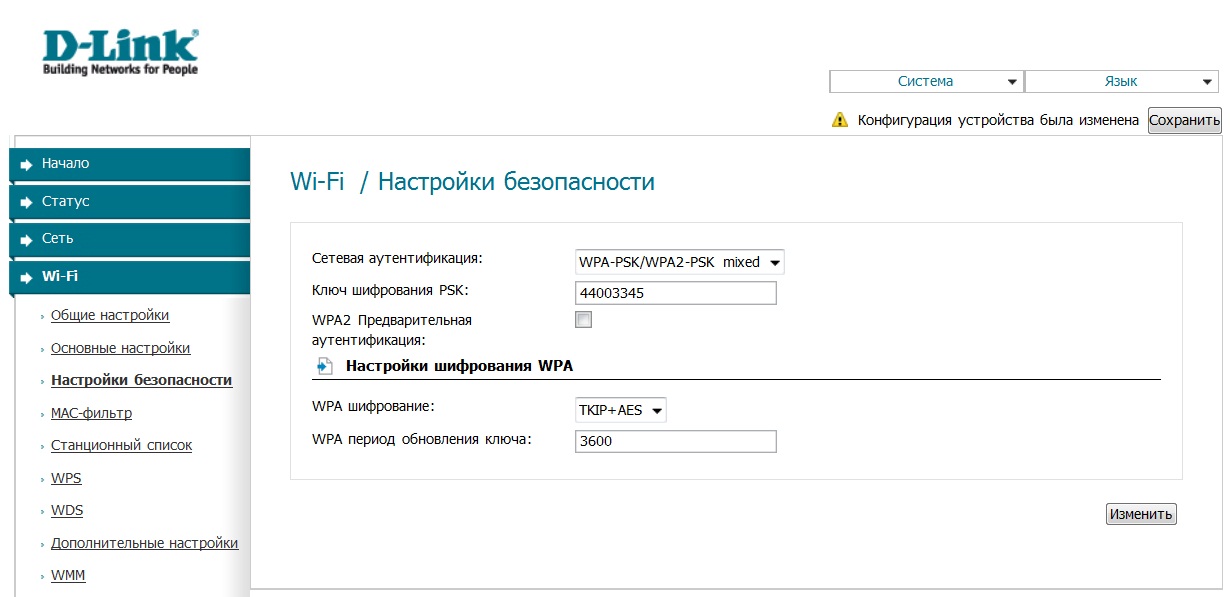

    Перейдите в меню Настройки безопасности, в поле Сетевая аутентификация задайте WPA-PSK/WPA2-PSK mixed и укажите безопасный ключ шифрования, после чего выберите метод шифрования TKIP+AES и нажмите кнопку Изменить, а затем в правом верхнем углу Сохранить:

    Настройка IP-TV

    Затем Дополнительно -> VLAN и нажмите по полю lan:

    В открывшемся окне левой кнопкой мыши нажмите на port4 и затем на кнопки Удалить порт и Сохранить изменения, после чего в правом верхнем углу нажмите кнопку Сохранить. Роутер будет перезагружаться, необходимо подождать.

    В следующем окне нажмите Дополнительно -> VLAN и нажмите полю wan:

    На следующей странице выберите port4 и нажмите кнопку Сохранить изменения, а затем в правом вернем углу кнопку Сохранить. Маршрутизатор начнет перезагружаться, необходимо подождать.

    Далее зайдите в Сеть -> Соединения и нажмите левой кнопкой мыши по WAN:


    Нажмите кнопку Удалить, затем в правом вернем углу Сохранить и Добавить.

    Выберите Тип соединения IPoE, Физический интерфейс Ports:5,4, установите галочки как показано на
    рисунке ниже и нажмите кнопку Сохранить, затем в правом вернем углу еще раз Сохранить.

    «Репитер» по кабелю

    Первый роутер запускает интернет в зависимости от провайдера — PPPoE, 2LTP, Динамический IP. После второй роутер — DIR-300, получает сигнал по кабелю и раздает интернет на другие устройства двумя способами: по кабелю и по Wi-Fi. Рассмотрим оба варианта.

    По кабелю

    Схема №1: кабель интернета в WAN порт первого роутера. Затем из его LAN порта сетевой кабель подключен в WAN порт DIR-300. Из его LAN порта кабель в любое устройство: компьютер, ноутбук, моноблок.

    Выше я уже писал, важно, чтобы шлюзы роутеров отличались между собой. Соедините устройства по схеме.

    Соединение DIR-300 с DIR-615 и моноблоком

    1. сетевой кабель провайдера;
    2. патч-корд — соединяет оба роутера;
    3. патч-корд — соединяет второй роутер DIR-300 с компьютером.

    Если роутер на заводских настройках — новый либо сброшенный, то у него изначально выбран тип соединения «Динамический IP» ничего менять не нужно. Сразу после подключения компьютера, ноутбука интернет должен работать.

    Если браузер выдает ошибку, проверьте, какой тип соединения выбран на роутере. Зайдите в «Сеть» – «WAN». Вероятно там ничего нет или установлено неправильное соединение или несколько соединений. Поставьте галочки, нажмите «Удалить».

    Затем «Добавить», выберите тип соединения «Динамический IP», нажмите «Применить». Сохраните настройки.

    По Wi-Fi

    Схема №2: кабель интернета в WAN порт первого роутера. Затем из его LAN порта сетевой кабель подключен в WAN порт DIR-300. Дальше он раздает интернет по Wi-Fi на любое устройство: ноутбук, планшет, смартфон.

    Алгоритм схож с соединением по кабелю от DIR-300 до компьютера, но дополнительно на нем нужно донастроить Wi-Fi. Зайдите в «Wi-Fi» – «Основные настройки». Галочка на «Включить беспроводное соединение» должна стоять. В поле напротив «SSID» придумайте и введите название для Wi-Fi. Нажмите «Применить».

    Зайдите в «Настройки безопасности». В поле «Сетевая аутентификация» выберите «WPA2-PSK», в поле «Ключ шифрования PSK» придумайте и введите пароль для Wi-Fi. Нажмите «Применить». Сохраните настройки.

    После, например, на телефоне откройте список доступных сетей, выберите название, которое вы придумали. Введите пароль, нажмите «Подключить».

    Настройка PPPoE-соединения в D-Link DIR-320/NRU

    1. Настройка PPPoE на DIR-300, DIR-320, DIR-615 и некоторых дрягих моделях с новой прошивкой абсолютно идентична. Поэтому будет описан пример настройки D-Link DIR-300 и мы будем настраивать через вэб интерфейс. Для этого необходимо в любом браузере компьютера (Opera, Internet Explorer, Mozilla, Chrome) в адресной строке перейти по адресу: http://192.168.0.1 (обычно этот адрес все D-Link’и имеют по умолчанию). Вы увидите приветствие маршрутизатора на экране своего компьютера Для входа в веб-интерфейс D-Link’а потребуется ввести имя пользователя и пароль, а затем нажать на Вход. По умолчанию Имя пользователя — admin, Пароль — admin. После ввода учетных данных Вы увидите всплывающее сообщение от роутера

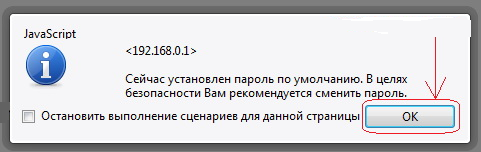

    2. В этом сообщении DIR-300 принудительно требует сменить пароль по умолчанию, который в дальнейшем будет использоваться для входа в маршрутизатор. Вам остается только нажать на ОК и задать новый пароль в следующем окне

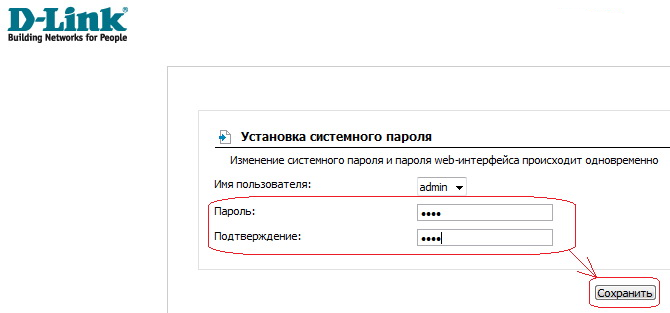

    3. Здесь необходимо ввести новый Пароль и его Подтверждение, после чего остается только нажать на кнопку Сохранить. Далее роутер снова предложить авторизоваться, но уже с новым паролем. Что же, ничего не остается, как ввести учетные данные еще раз.

    4. Вводите Имя пользователя и Пароль, после чего жмете на Вход. Далее Вы попадете в главное меню роутера D-Link DIR-300, где увидите перед собой Информацию об устройстве

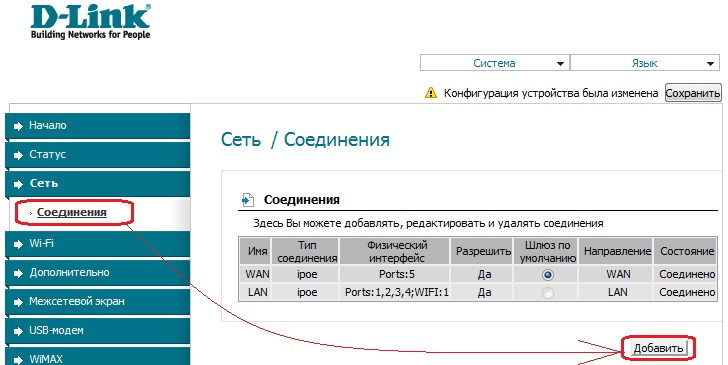

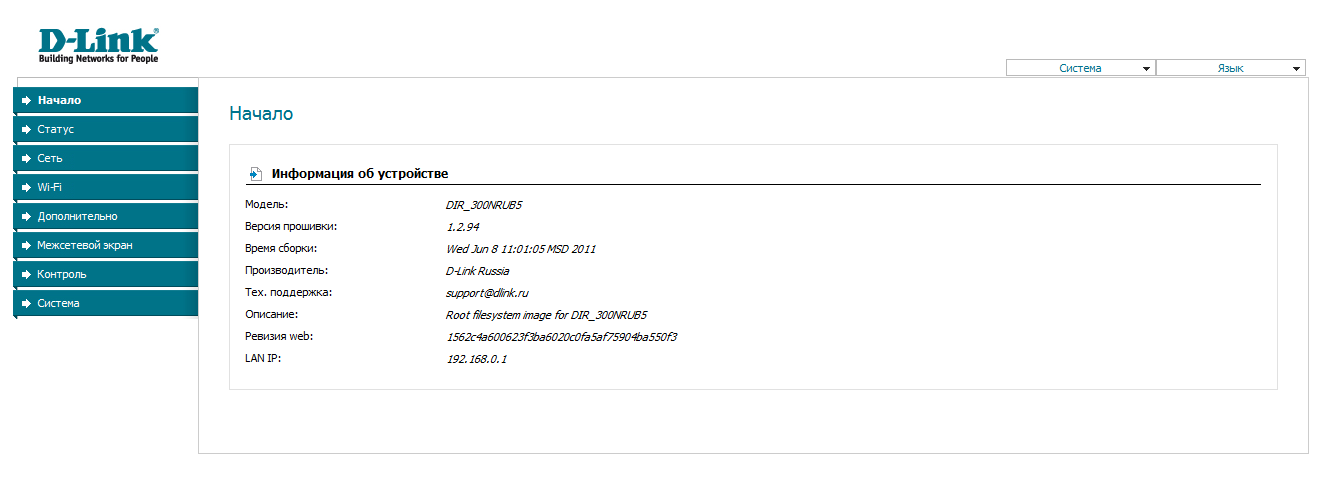

    5. Вот так выглядит новый вэб-интерфейс у D-Link’ов. Важно: теперь для сохранения конфигурации после любого изменения настроек (!) необходимо каждый раз нажимать на кнопку Сохранить в правом верхнем углу.

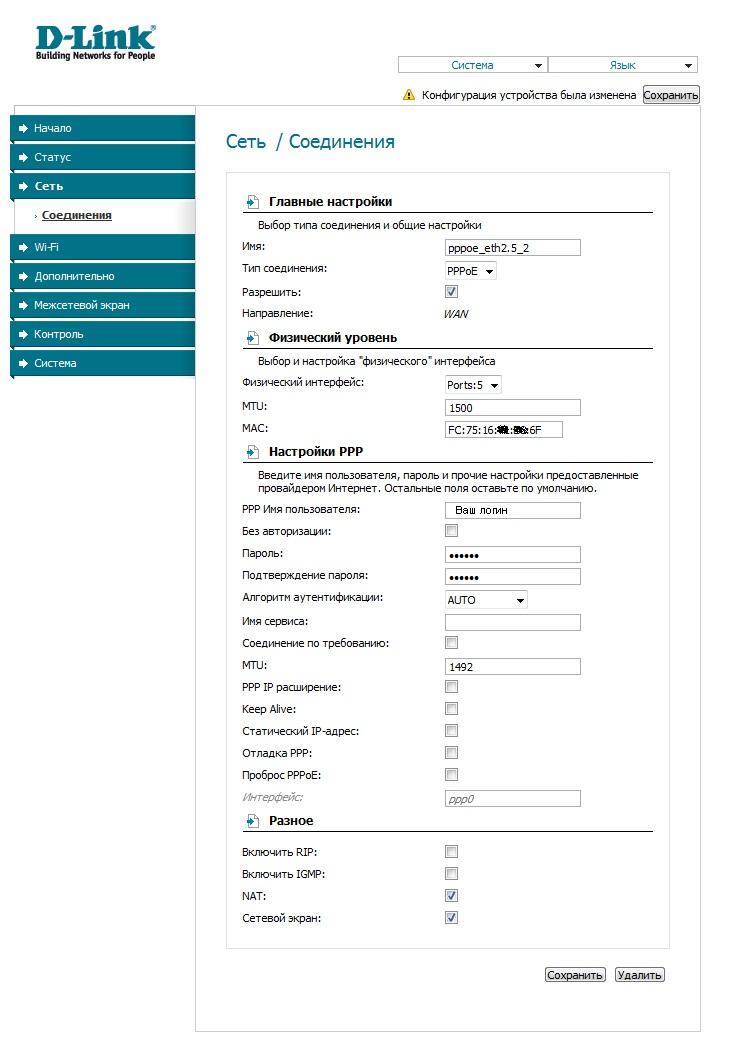

    6. Настройка роутера D-Link DIR-300 NRU в режиме PPPoE выполняется в пункте «Соединения». Для соединения через PPPoE здесь требуется создать новый интерфейс. В этом меню нам потребуется создать еще один интерфейс для соединения через PPPoE. Для этого необходимо нажать на кнопку Добавить, после чего на экране откроется меню для настройки нового интерфейса.

    7. Для настройки роутера необходимо выставить опцию Тип соединения в позицию PPPoE. Далее рассмотрим остальные необходимые опции для настройки DIR-320/NRU в режиме PPPoE: PPP Имя пользователя — в этой опции вводится логин для авторизации с сервером. Его можно найти в своем договоре с провайдером; Пароль — это пароль для соединения с сервером провайдера (см. свой договор); Подтверждение пароля — здесь потребуется повторно ввести пароль для аутентификации на сервере, чтобы исключить ошибку при наборе.

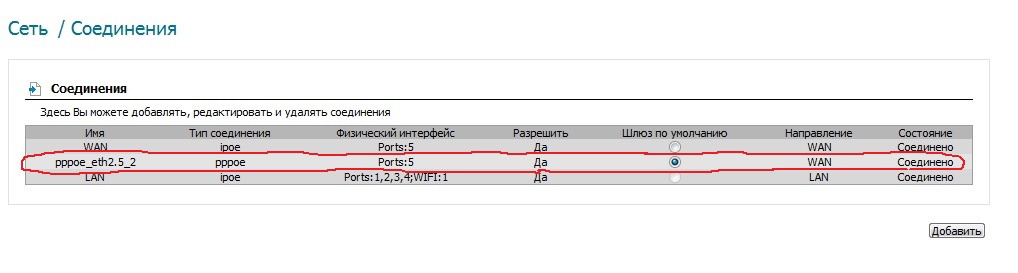

    8. Проверить — успешностьпроделанной работы, Вы можете в меню Соединения. Чтобы через PPPoE пошел траффик обязательно установите метку Шлюз по умолчанию напротив соединения PPPoE и сохраните настройки через кнопку в правом верхнем углу!

    Настройка беспроводной Wi-Fi сети в D-Link DIR-320/NRU

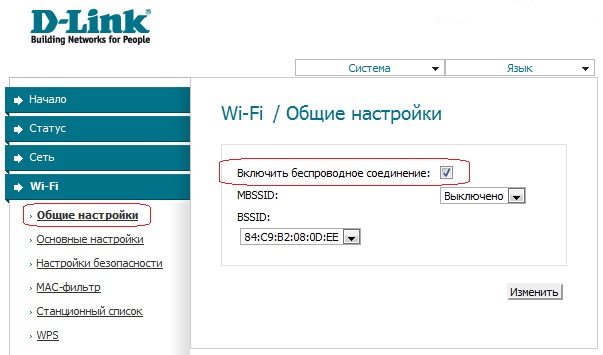

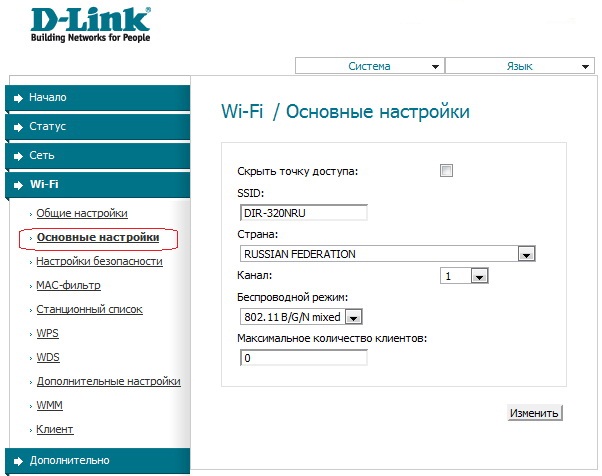

    1. Настройка беспроводной Wi-Fi сети в новых D-Link’ах серии DIR производится в п. Wi-Fi – Общие настройки

    2. SSID – название беспроводной сети (сетевой идентификатор). Под этим названием сеть будет видна в беспроводных Wi-Fi клиентах. Страна — всем россиянам можно оставить вариант Russian Federation. Канал — принудительный выбор канала для беспроводной связи. Не рекомендуем иметь дело с каналом номер 6, поскольку большинство Wi-Fi оборудования по умолчанию работает именно на этом канале (мало кто из пользователей его меняет). В идеале рекомендуем остановить свой выбор на канале 1 или канале 12, чтобы минимизировать вероятность интерференции с сетями соседей. Беспроводной режим — здесь можно выбрать режим беспроводной связи 802.11g или 802.11n, а может даже устаревший 802.11b или их комбинацию. В смешанном режиме работы (802.11 B/G/N mixed) имейте в виду, что общая скорость работы сети при подключении разноплановых клиентов просядет до уровня самого медленного клиента. Чуть ниже можно задать Максимальное количество клиентов, которые будут подключаться к роутеру.

    3. Далее Вам остается нажать на Изменить и можно переходить к настройке шифрования в сети. Шифрование беспроводной сети настраивается в п. Настройки безопасности. В опции Сетевая аутентификация Вы можете выбрать алгоритм шифрования в беспроводной сети. Рекомендуем остановить свой выбор на наиболее универсальном варианте WPA-PSK/WPA2-PSK mixed – это обеспечит поддержку большинства современного Wi-Fi оборудования. В поле Ключ шифрования PSK Вы задаете пароль на свою беспроводную вайфай сеть. Рекомендуем здесь использовать пароль от 8 до 10 символов длиной, состоящий из заглавных и строчных букв, специальных символов и цифр. Это минимизирует вероятность подбора пароля со стороны злоумышленников. В опции WPA-шифрование можно выбрать алгоритм для WPA шифрования. TKIP – менее криптостойкий вариант по сравнению с AES, но с AES могут не работать некоторые беспроводные клиенты. Мы рекомендуем поставить вариант TKIP+AES, тогда Вы обеспечите совместимость с большинством Wi-Fi клиентов. Период обновления WPA ключа можно оставить по умолчанию. Далее остается только нажать на кнопку Изменить.

    На этом настройку беспроводной Wi-Fi сети в D-Link DIR-320/NRU можно считать законченной. Для использования вай-фай дома Вам будет вполне достаточно рассмотренных выше манипуляций. Теперь можете включать свой ноутбук и подключать его к Wi-Fi сети.

    Настройка роутера

    Название модели: Маршрутизатор D-Link DIR 300 NRU


    КРАТКО о настройке по пунктам:
    С обратной стороны роутера расположены 5 портов для подключения.
    Возьмите кабель из комплекта и произведите подключение в любой из 4-х портов, гнезда «LAN».
    Подключаем блок питания роутера к сети 220 вольт, на передней панели загорается индикатор:
    — индикатор 220в;
    — индикатор подключения к сети интернета;
    — индикатор беспроводной сети;
    — индикаторы подключения по локальной сети.
    После этого, откройте пустую страницу любого из браузеров: Google Chrome, Mozilla, Internet Explorer, Opera для просмотра страниц.
    В адресной строке браузера вставьте (в верхнем левом углу)адрес: 192.168.0.1 (не путайте с поиском).
    В открывшемся окне введите login: admin, а поле пароля оставьте пустым.
    Слева в меню устройства выбираем пункт «Internet Setup».
    А разделе «Internet Connection Type» выбираем «PPPoE user name/password».
    Настройка параметров беспроводной сети.
    В разделе «Wireless Network Settings» ставим галку «Enable Wireless».

    ПОДРОБНЕЕ о настройке:
    Рассмотрим настройку роутера на примере модели D-Link DIR 300 NRU:
    Вариация B1 (это можно уточнить проверив надпись на самой упаковке или на стикере расположенным на нижней панели прибора).
    Версия прошивки: 2.04 (указано на коробке).
    В данной модели панель админа имеет оранжевые тона, но уже в маршрутизаторе марки NRU B5 панель имеет бело-голубые цвета.
    Сравнение маршрутизатора DIR 300 с TP-Link.
    Положительные моменты:
    несколько стабильнее соединение и мощность Wi-Fi сигнала ( чисто субъективное мнение)
    не боится работы около батареи отопления, а также в режиме 24/7
    программное обеспечение предоставляет произвести тонкие настройки мощности выходного сигнала Wi-FI и проброс портов
    в комплект входит подставка и крепежные шурупы для крепления на стену
    Из отрицательных сторон (по сравнению с маршрутизатором TP-Link) – более высокая цена, англоязычная прошивка (для версии 2.04) и не совсем непростая структура программного обеспечения для начинающих пользователе.

    Настройка роутера d link

    Имеется возможность настроить родительский контроль.
    Перепрошить роутер на обновленную версию программы.
    Настройка интернет на маршрутизаторе D-Link Dir 300 по протоколу L2TP
    Если Вы уже собрали и произвели подключение роутера к сети, правильно присоединили к нему кабельную сеть, итак если сделали всё правильно,то Вы сможете набрав в адресной строке браузера — 192.168.0.1 попасть в панель входа администратора.


    Настройка маршрутизатора DLink DIR 300
    Для входа в настройки указываем логин: admin , место для заполнения пароля оставляем пустым.
    В случае если не удается войти в панель админа:
    С начало проверяем какой IP адрес сетевой карты компьютера( Путь Мой ПК – Сетевое окружение – Отобразить сетевые подключения – произвести двойной клик по “Подключение по локальной сети” – далее смотрим вкладку “Поддержка”) – адрес автоматически с помощью получен DHCP и он равен 192.168.0.100 (как правило).
    Если адрес не такой, то для этого в свойствах сетевой карты установите переключатель на получение сетевого адреса «автоматически»:

    Считаем что Вы уже удачно вошли в панель администратора. Имеется два варианта настроить интернет соединение – прежде всего это с помощью мастера подключения к интернету или вручную. Иногда «мастер» не совсем корректно настраивает роутер, надёжнее настройку маршрутизатора производить вручную – для этого жмём кнопку “Manual…”. На скрине ниже, представлены основные настройки для интернет провайдера «Sknet».

    Подробнее по пунктам:

    • Тип соединения (internet connection type) : L2TP
    • Адрес IP: dynamic ip
    • MAC адрес: жмем кнопку “Clone MAC Adress”
    • Server IP/Name:
    • L2TP Account: цифры логина, которые указаны в договоре
    • L2TP Paasword: пароль (смотри в договоре)
    • MTU: 1400
    • Connect mode select: always (чтобы соединение не разрывалось)

    Для того чтобы не тратить время в пустую для подключения – не забываем клонировать МАК адрес, иначе вы попадаете на блокировку от провайдера и к сожалению без звонка оператору не обойтись, он снимет блокировку.
    После занесения нужных параметров сохраняем, нажимая “Save Settings” и должно произойти соединение к интернету. Проверка соединения на вкладке “Status” в верхнем меню панели администратора или на самом устройстве DIR будет гореть значок в виде планеты Земля.

    Настройка Wi-Fi

    После подключения к интернету произведем настройку Wi-Fi – это делается следующим образом:
    На панели выбираем пункт с названием “Wireless Setup”. Мы по желанию можем провести настройку вручную или с помощью мастера настройки.
    Для настройки вручную указываем параметры, смотрите ниже на рисунке:

    По шагам:

    • Для этого включите Wi-Fi (Enable Wireless)
    • Wireless Network Name: произвольно называем подключение к сети
    • Security mode: выбираем тип защиты WPA/WP2
    • Network Key записываем пароль (количество знаков не менее 8)
    • Сохраняем параметры Save Settings

    Настройку для подключения Wi-Fi на этом завершаем. То что не сказано выше в настройках, не меняйте, если не уверены что оно означает. Успешная работа Wi-Fi сигнализируется значком зеленого цвета.

    Установка родительского контроля

    Выше же говорилось, что вход в админку по умолчанию не имеет пароля. Желательно его задать для безопасности и запретить доступ детям.
    Для этого перейдите в пункт “Maintenance” и установите пароль, смотрите порядок действий на рисунке:

    С целью понимания как работает родительский контроль рассмотрим на примере известного сайта «В контакте». Настройка к созданию списка сайтов сводиться к заданию интернет ресурсов, которым необходимо закрыть или открыть доступ (то есть запретить все кроме), которые Вы сами указываете. Максимальное количество которое можно задать 24 сайта , но имеется возможность получить и больше возможностей по организации родительского контроля.
    Для этого перейдите к пункту Setup (в верхнем меню) и далее Parental Control (левое меню):

    Конфигурация роутера позволит установить три типа контроля:

    1. Все правила отключены – Turn Parental Control Rules OFF
    2. Разрешить доступ к сайтам –
      Turn Parental Control Rules ON and ALLOW computers access to ONLY these sites
    3. Запретить доступ к сайтам –
      Turn Parental Control Rules ON and DENY computers access to ONLY these sites

    При необходимости можно ввести гибкий график для работы каждого сайта отдельности. Для этого жмем кнопку New Schedule и создаем необходимое расписание. К примеру, чтобы доступ к сайту В контакте был только с 19:00 до 21:00 по в субботам и воскресеньям необходимо создать нужное расписание:


    По шагам:

    • Задайте имя расписания
    • Отметьте необходимые дни (неделя)
    • Укажите разрешенное время (7PM -9 PM c семи до девяти вечернего время)

    После создания расписания, возвращаемся к пункту Parental Control и установите расписание для выбранного вебсайта.
    На этом можно сказать что роутер в общем готов. Если Вы пожелаете перепрошить устройство на новую версию программного обеспечения.

    Прошивка DIR 300

    Прежде чем начать перепрошивку уясняем, что мы можем потерять гарантию. Очень опасно , если во время перепрошивки, у вас пропадет напряжение в сети.
    Второе – обратите внимание, какая ревизия у Вашего маршрутизатора Dir 300. Это увидите на коробке и на корпусе устройства в подпункте H/W:

    Нельзя. При использовании прошивки для B5 на устройствах B1, B2, B3, это приведет к полной неработоспособности!

    Где скачать прошивки DIR-300

    Предпочтительно скачивать и использовать только официальные прошивки.

    Для устройств типа B1-3 необходимо скачивать файлы dir300b_v2.06_b9fe.bin и перевод на русский язык dir300b_v2.06_langpack_ru.bin. Для B5 – только 1 файл.
    Вначале устанавливаем прошивку нажимаем кнопку Maintenance – Firmware Update. Ниже приведены скрины операций на русском языке:

    Правила которые необходимо выполнять при перепрошивке DIR300 B1-B3:

    • Прошиваем устройство только через кабель, то есть ПК должен быть соединен не по Wi-Fi
    • Сначала устанавливаем прошивку и только потом перевод на русский язык!
    • Время перепрошивки роутера занимает около двух минут. Категорически нельзя в это время отключать устройство от сети и вынимать из него кабель.
    • Нельзя устанавливать русский язык от 2.06 на 2.04!

    Ещё раз напомним –
    Вы можете потерять гарантию, как только перепрошьёте устройство, так как на официальном сайте нет прошивки 2.04 (с которой он поставляется). Перед походом в сервисный центр обязательно перешейте на 2.04, её можно скачать на форумах и подобных ресурсах.
    Инструкцию скачать по настройке DIR-300
    Скачать прошивки можно по следующим адресам:
    Прошивку роутера скачать.
    Если у Вас возникают проблемы с доступом по локальной сети между ноутбуком с Windows 7 и компьютером с Windows XP, лучше проверьте правильно ли вы настроили локальную сеть Win 7 – Win XP, не спешите винить в этом маршрутизатор.
    Удачи!
    Еще читать по теме:
    Порой в разных комнатах сигнал от роутера настолько слаб, что работать в интернете невозможно и что в этом случае делать.
    — Можно ли увеличить дальность действия роутера домашней сети?

    Настройка маршрутизатора DIR-300

    Внимание!

    Просим обратить ваше внимание на то, что в последнее время D-Link выпустил целый ряд разнообразных аппаратных ревизий данного маршрутизатора. Большинство из них работают крайне плохо и не рекомендуются к установке в сеть ОТС для возможности получения всего спектра услуг. В частности на ревизиях B7, C1 крайне плохо работает услуга IPTV.
    Аппаратные ревизии B5 и B6 использовать возможно, с последней версией прошивки для них. На оригинальной версии с завода проблемы схожи с указанными выше.
    По какой причине фирма D-Link не проводит полноценное тестирование своих устройств мы сказать не можем, поэтому мы не можем рекомендовать эти маршрутизаторы.

    Беспроводной 2,4 ГГц (802.11g) 4-х портовый маршрутизатор, до 150 Мбит/с

    • Статья о работе роутеров находится здесь
    • Последние версии микропрограмм для маршрутизаторов Dir-300/NRU rev.A1, Dir-300/NRU rev.B1-B2-B3, Dir-300/NRU rev.B5-B6 и Dir-300/NRU rev.B7

    ПОДКЛЮЧЕНИЕ УСТРОЙСТВА

    Подключите компьютер к роутеру проводом, воткнув провод в один из портов «Lan» на Вашем роутере. Приходящую в квартиру витую пару воткните в порт «Wan».

    Зайдите в папку «Панель управления», далее в раздел «Сетевые подключения». Нажмите правой кнопкой на «Подключении по локальной сети» и выберите пункт «Свойства». Найдите компонент «Протокол интернета (TCP/IP)», выделите его и нажмите кнопку «Свойства». Поставьте «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически». Нажмите кнопку «ОК» и дождитесь применения параметров.

    НАСТРОЙКА УСТРОЙСТВА

    Настройка роутера DIR-300/NRU rev.A1-B1-B2-B3

    Откройте Ваш веб-браузер (Internet Explorer, Opera, Mozilla Firefox, Google Chrome), наберите с строке «Адрес» адрес «192.168.0.1″ и нажмите клавишу «Enter». В появившемся окне авторизации укажите следующие данные:
    User Name: admin
    Password: Пустой
    и нажмите кнопку «Log In»

    Для настройки беспроводной сети зайдите в раздел «Setup», подраздел «Wireless Setup» и нажмите кнопку «Manual Wireless Connection Setup».
    Если Вы не предполагаете использовать беспроводную сеть — Вы можете его отключить. Для этого снимите голочку с пункта «Enable Wireless» и нажмите кнопку «Save Settings».

    Если Вы намереваетесь пользоваться беспроводной сетью — укажите следующие данные:
    В «Wi-Fi Protected Setup» активируйте «Enable»
    В «Wireless Network Settings» активируйте «Enable Wireless».
    Wireless Network Name: SSID (имя сети) указываете любое цифрами и латинским алфавитом, желательно отличное от значения по-умолчанию
    Enable Auto Channel Selection: активировать
    Transmission Rate: Best (automatic)
    Security Mode: «Enable WPA2 Only Wireless Security (enhanced)»
    Cipher Type: AES
    PSK / EAP: PSK
    Network Key: Ключ сети (пароль) для доступа к беспроводной сети (минимум 8 символов, максимум 64 символа).
    После ввода данных нажмите кнопку «Save Settings»

    Настройка роутера закончена. Теперь можно приступать к подключению компьютера (ноутбука) через беспроводный сетевой адаптер.

    Настройка роутера DIR-300/NRU rev.B5

    Откройте Ваш веб-браузер (Internet Explorer, Opera, Mozilla Firefox, Google Chrome) и введите в адресной строке 192.168.0.1

    В появившемся окне введите:
    Имя пользователя – admin
    Пароль – admin
    Нажмите «ВХОД».
    Появится сообщение «Сейчас установлен пароль по умолчанию. В целях безопасности Вам рекомендуется сменить пароль.». Нажмите «ОК», установите новый пароль для доступа на web-интерфейс и нажмите «Сохранить».

    Еще раз введите:
    Имя пользователя – admin
    Пароль – установленный Вами
    Перейдите в меню Wi-Fi => Общие настройки и проверьте, чтобы стояла галочка «Включить беспроводное соединение».

    Далее перейдите в меню Wi-Fi => Основные настройки.
    Скрыть точку доступа– не ставьте галочку
    SSID– пропишите имя беспроводной сети. Можно использовать латинские буквы и цифры
    Страна – оставьте RUSSIAN FEDERATION
    Канал – вместо AUTO установите любой канал с 1 по 11
    Беспроводной режим – можете оставить без изменений или выбрать другой режим
    Максимальное количество клиентов– можете установить максимальное количество беспроводных клиентов. Если установлен 0, количество клиентов неограниченно.
    Нажмите «Изменить»
    После изменения настроек нажмите «Сохранить» в правом верхнем углу.

    Далее перейдите в меню Wi-Fi => Настройки безопасности.
    Сетевая аутентификация– рекомендуется устанавливать шифрование WPA-PSK/WPA2-PSKmixed
    Ключ шифрования PSK– можете использовать ключ по умолчанию или установить свой (от 8 до 63 символов, можно использовать латинские буквы и цифры)
    WPA-шифрование – выберите TKIP+AES
    WPA период обновления ключа– оставьте без изменений
    Нажмите «Изменить»
    После изменения настроек нажмите «Сохранить» в правом верхнем углу.

    Настройка беспроводной сети завершена.

    ПОДКЛЮЧЕНИЕ КОМПЬЮТЕРА К WIFI

    Настройка роутера DIR-300/NRU rev.B6

    Откройте Ваш веб-браузер (Internet Explorer, Opera, Mozilla Firefox, Google Chrome) и введите в адресной строке 192.168.0.1 В появившемся окне введите:
    Имя пользователя – admin
    Пароль – admin
    Нажмите «ВХОД».
    Появится сообщение «Сейчас установлен пароль по умолчанию. В целях безопасности Вам рекомендуется сменить пароль.». Нажмите «ОК», установите новый пароль для доступа на web-интерфейс и нажмите «Сохранить».

    Укажите два раза Ваш пароль в соответствующих полях и нажмите кнопку «Сохранить».

    После этого Вам нужно будет повторно ввести «Имя пользователя» и «Пароль» с учетом измененного пароля

    Для настройки беспроводной сети нажмите кнопку «Настроить Wi-Fi»

    Измените «Канал» на любой с 1 по 12, Укажите предпочитаемое имя сети «SSID» латинскими буквами и цифрами без пробелов и нажмите кнопку «Далее»

    В поле «Сетевая аутенфикация» выберите «WPA2-PSK» и укажите в поле «Ключ шифрования PSK» предпочитаемый пароль для беспроводной сети. Для пароля необходимо ввести минимум 8 символов латинскими буквами и/или цифрами. Нажмите кнопку «Далее»

    Проверьте введенные Вами параметры беспроводной сети и нажмите «Далее»

    После этого нажмите кнопку «Сохранить» в верхней части страницы

    Нажмите «ОК» для начала сохранения конфигурации роутера

    Дождитесь окончания перезагрузки

    Настройка беспроводной сети завершена.

    Операционная система Windows XP/Windows 2000

    Зайдите в папку «Панель упраления», далее в раздел «Сетевые подключения». Нажмите правой кнопкой мыши по «Беспроводному сетевому подключению» и выберите пункт «Просмотр доступных беспроводных сетей».

    В открывшемся окне щелкните два раза левой кнопкой мыши на Вашей беспроводной сети и введите зданный Вами при настройке роутера ключ шифрования. Для окончания настройки нажмите кнопку «Подключить».

    Данное сообщение означает, что подключение прошло успешно:

    Операционная система Windows 7/Windows Vista

    В нижнем правом углу в операционных системах Windows 7/Windows Vista всегда существует значок подключения к сети. При обнаружении какой-либо беспроводной сети на значке подключения появится оранжевая звездочка:

    Нажмите на значок подключения и в появившемся всплывающем окне Вы увидите Вашу беспроводную сеть. Дважды щелкните на названии для начала подключения:

    В появившемся окне введите пароль для беспроводной сети, который Вы указывали при настройке роутера и нажмите кнопку «ОК»:

    После окончания подключения к сети Ваш значок станет показывать уровень сигнала:

    Настройка роутера закончена. Для проверки правильности всех настроек попробуйте зайти на какой-нибудь сайт, например,«Поисковый сервер Яndex»

    Новая функция — подписка на новости

    Вы хотите всегда быть в курсе новых акций и спецпредложений? Вам важно знать о времени проведении технических работ и профилактик?

    Мы предлагаем Вам подписаться на уведомления и не пропускать важные новости!

    Для подписки нажмите «Подписаться», а потом подтвердите свое решение, кликнув на кнопку «Разрешить».

    • Тел.:
    • (496) 543-04-20
    • (496) 543-20-13
    • (915) 435-93-26
    • (926) 534-89-53 (многоканальный)

    Адрес: г. Хотьково , ул. Ленина, д.2 , Офис №119; Реквизиты

    • rss
    • twitter
    • rss

    Обращаем ваше внимание на то, что вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ
    © 2020 ООО «ОТС»

    Читать еще:  Настройка D-Link DIR-300 B6 Билайн
    Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
