Технология NAT на пальцах

Технология NAT на пальцах

Пока что в серии криптосистем мы познакомились с общей терминологией криптографии и криптосистемой SSH (включая её конфигурацию). Сегодняшнюю статью я начну с с описания того, как работает VPN, а затем расскажу о стандарте IPSec.

VPN, или Virtual Private Network, что в переводе означает Виртуальная Частная Сеть — это криптосистема, позволяющая защитить данные при передаче их по незащищенной сети, такой как Интернет. Несмотря на то, что данное описание подходит и для криптосистемы SSH, VPN имеет другое предназначение. SSH разрабатывался как средство, позволяющее пользователю безопасно зайти и удалённо управлять другим компьютером. Цель VPN — прозрачный доступ к ресурсам сети, где пользователь может делать всё то, что он делает обычно независимо от того, насколько он удалён. По этой причине VPN приобрёл популярность среди дистанционных работников и офисов, которые нуждаются в совместном использовании ресурсов территориально разделённых сетей.

VPN Туннели

Прежде чем приступить к настройке VPN, необходимо познакомится с общепринятой терминологией и с некоторыми проблемами настройки. Начнём с терминологии. VPN соединение всегда состоит из канала типа точка-точка, также известного под названием туннель. Туннель создаётся в незащищённой сети, в качестве которой чаще всего выступает Интернет. Соединение точка-точка подразумевает, что оно всегда устанавливается между двумя компьютерами, которые называются узлами или peers. Каждый peer отвечает за шифрование данных до того, как они попадут в туннель и расшифровке этих данных после того, как они туннель покинут.

Хотя VPN туннель всегда устанавливается между двумя точками, каждый peer может устанавливать дополнительные туннели с другими узлами. Для примера, когда трём удалённым станциям необходимо связаться с одним и тем же офисом, будет создано три отдельных VPN туннеля к этому офису. Для всех туннелей peer на стороне офиса может быть одним и тем же. Это возможно благодаря тому, что узел может шифровать и расшифровывать данные от имени всей сети, как это показано на рисунке 1:

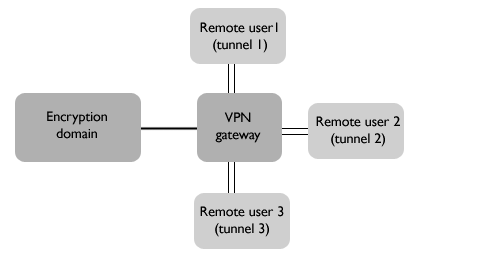

Рисунок 1 — VPN шлюз к сети

В этом случае VPN узел называется VPN шлюзом, а сеть за ним — доменом шифрования (encryption domain). Использование шлюзов удобно по нескольким причинам. Во-первых, все пользователи должны пройти через одно устройство, которое облегчает задачу управления политикой безопасности и контроля входящего и исходящего трафика сети. Во-вторых, персональные туннели к каждой рабочей станции, к которой пользователю надо получить доступ, очень быстро станут неуправляемыми (т.к. туннель — это канал типа точка-точка). При наличии шлюза, пользователь устанавливает соединение с ним, после чего пользователю открывается доступ к сети (домену шифрования).

Интересно отметить, что внутри домена шифрования самого шифрования не происходит. Причина в том, что эта часть сети считается безопасной и находящейся под непосредственным контролем в противоположность Интернет. Это справедливо и при соединении офисов с помощью VPN шлюзов. Таким образом гарантируется шифрование только той информации, которая передаётся по небезопасному каналу между офисами. Рисунок 2 показывает VPN соединяющую два офиса:

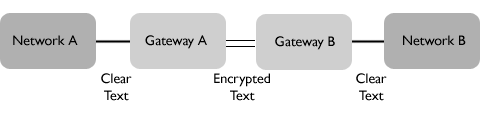

Рисунок 2 — защищённая сеть на основе незащищённой сети

Сеть A считается доменом шифрования VPN шлюза A, а сеть B доменом шифрования VPN шлюза B, соответственно. Когда пользователь сети A изъявляет желание отправить данные в сеть B, VPN шлюз A зашифрует их и отошлёт через VPN туннель. VPN шлюз B расшифрует информацию и передаст получателю в сети B.

Помните режим транспорта и режим туннеля в Терминологии Криптографии 101? Всякий раз, когда соединение сетей обслуживают два VPN шлюза, они используют режим туннеля. Это означает, что шифруется весь пакет IP, после чего к нему добавляется новый IP заголовок. Новый заголовок содержит IP адреса двух VPN шлюзов, которые и увидит пакетный сниффер при перехвате. Невозможно определить компьютер-источник в первом домене шифрования и компьютер-получатель во втором домене.

Посмотрите на рисунок 1, иллюстрирующий типичное использование VPN, которая позволяет удалённым пользователям с переносыми компьютерами и пользователям, работающим из дома, иметь доступ к офисной сети. Чтобы эта схема заработала, пользователь должен иметь установленное ПО — VPN клиент, который обеспечит создание VPN туннеля к удалённому VPN шлюзу. По сценарию используется режим туннеля, т.к. пользователь хочет получить доступ к ресурсам домена, а не самого шлюза. Единственной случай, когда включается режим транспорта — это если одному компьютеру нужно получить доступ к другому непосредственно.

Существует много вариантов VPN шлюзов и VPN клиентов. Это может быть аппаратное VPN устройство или программное VPN обеспечение, которое устанавливается на маршрутизаторах или на ПК. ОС FreeBSD поставляется вместе с ПО для создания VPN шлюза и для настройки VPN клиента. В коллекции портов существуют и другие приложения, позволяющие соединяться со станциями под управлением других ОС.

К счастью, в Интернет есть много источников информации о VPN, FAQ и варианты настроек. Я могу порекомендовать Tina Bird’s VPN Information, VPN Labs, и Virtual Private Network Consortium (VPNC).

Назависимо от используемого ПО, все VPN работают по следующим принципам:

  1. Каждый из узлов идентифицирует друг друга перед созданием туннеля, чтобы удостовериться, что шифрованные данные будут отправлены на нужный узел
  2. Оба узла требуют заранее настроеной политики, указывающей какие протоколы могут использоваться для шифрования и обеспечения целостности данных
  3. Узлы сверяют политики, чтобы договориться об используемых алгоритмах; если это не получается, то туннель не устанавливается
  4. Как только достигнуто соглашение по алгоритмам, создаётся ключ, который будет использован в симметричном алгоритме для шифрования/расшифровки данных

Есть несколько стандартов регламентирующих вышеописанное взаимодействие. Вы, должно быть, слышали о некоторых из них: L2TP, PPTP, и IPSec. Т.к. IPSec — наиболее широко поддерживаемый стандарт, который имеет в арсенале наибольшее количество сокращений, оставшуюся часть статьи стоит посвятить именно ему.

IPSec

Стандарт IPSec был разработан для повышения безопасности IP протокола. Это достигается за счёт дополнительных протоколов, добавляющих к IP пакету собственные заголовки, которые называются инкапсуляциями. Т.к. IPSec — стандарт Интернет, то для него существуют RFC (Requests For Comments). Если есть интерес покопаться во внутренностях IPSec, то следующие RFC с http://www.rfc-editor.org/ могут оказаться полезными:

Приведём краткое описание каждого, чтобы получить необходимую информацию для понимания следующей статьи, посвящённой настройке IPSec VPN на FreeBSD системе. Начнём с сокращений, а затем посмотрим как они укладываются в общую картину создания виртуальной частной сети.

AH (Authentication Header) — протокол заголовка идентификации. Обеспечивает целостность путём проверки того, что ни один бит в защищаемой части пакета не был изменён во время передачи. Не будем вдаваться в подробности, какая часть пакета защищается и где находятся данные AH заголовка, т.к. это зависит от используемого типа шифрования и в деталях, с диаграммами описывается в соответствующем RFC. Отметим лишь, что использование AH может вызвать проблемы, например, при прохождении пакета через NAT устройство. NAT меняет IP адрес пакета, чтобы разрешить доступ в Интернет с закрытого локального адреса. Т.к. пакет в таком случае изменится, то контрольная сумма AH станет неверной. Также стоит отметить, что AH разрабатывался только для обеспечения целостности. Он не гарантирует конфиденциальности путём шифрования содержимого пакета.

ESP (Encapsulating Security Protocol) — инкапсулирующий протокол безопасности, который обеспечивает и целостность и конфиденциальность. В режиме транспорта ESP заголовок находится между оригинальным IP заголовком и заголовком TCP или UDP. В режиме туннеля заголовок ESP размещается между новым IP заголовком и полностью зашифрованным оригинальным IP пакетом.

Т.к. оба протокола — AH и ESP добавляют собственные заголовки, они имеют свой ID протокола, по которому можно определить что последует за заголовком IP. Если вспомнить статью TCP Protocol Layers Explained, то в ней сказано, что каждый тип заголовка имеет собственный номер. Например, для TCP это 6, а для UDP — 17. При работе через firewall важно не забыть настроить фильтры, чтобы пропускать пакеты с ID AH и/или ESP протокола. Для AH номер ID — 51, а ESP имеет ID протокола равный 50. При создании правила не забывайте, что ID протокола не то же самое, что номер порта.

Третий протокол, используемый IPSec — это IKE или Internet Key Exchange protocol. Как следует из названия, он предназначен для обмена ключами между двумя узлами VPN. Насмотря на то, что генерировать ключи можно вручную, лучшим и более масштабируемым вариантом будет автоматизация этого процесса с помощью IKE. Помните, что ключи должны часто меняться, и вам наверняка не хочется полагаться на свою память, чтобы найти время для совершения этой операции вручную. Главное — не забудьте настроить правило на файрволе для UPD порта с номером 500, т.к. именно этот порт используется IKE.

SA (Security Association), что можно приближённо перевести как «связь или ассоциация безопасности» — это термин IPSec для обозначения соединения. При настроенном VPN, для каждого используемого протокола создаётся одна SA пара (т.е. одна для AH и одна для ESP). SA создаются парами, т.к. каждая SA — это однонаправленное соединение, а данные необходимо передавать в двух направлениях. Полученные SA пары хранятся на каждом узле. Если ваш узел имеет SA, значит VPN туннель был установлен успешно.

Т.к. каждый узел способен устанавливать несколько туннелей с другими узлами, каждый SA имеет уникальный номер, позволяющий определить к какому узлу он относится. Это номер называется SPI (Security Parameter Index) или индекс параметра безопасности.

SA храняться в базе данных c названием, кто бы подумал — SAD (Security Association Database) или БД ассоциаций безопасности. Мы встретимся с ней ещё раз при настройке IPSec VPN.

Каждый узел IPSec также имеет вторую БД — SPD или Security Policy Database (БД политики безопасности). Она содержит настроенную вами политику узла. Большинство VPN решений разрешают создание нескольких политик с комбинациями подходящих алгоритмов для каждого узла, с которым нужно установить соединение.

Какие настройки включает в себя политика?

  1. Симметричные алгоритмы для шифрования/расшифровки данных
  2. Криптографические контрольные суммы для проверки целостности данных
  3. Способ идентификации узла. Самые распространнённые способы — это предустановленные ключи (pre-shared secrets) или RSA сертификаты.
  4. Использовать ли режим туннеля или режим транспорта
  5. Какую использовать группу Diffie Hellman
  6. Как часто проводить переидентификацию узла
  7. Как часто менять ключ для шифрования данных
  8. Использовать ли PFS
  9. Использовать ли AH, ESP, или оба вместе

При создании политики, как правило, возможно создание упорядоченного списка алгоритмов и Diffie Hellman групп. В таком случае будет использована первая совпавшая на обоих узлах позиция. Запомните, очень важно, чтобы всё в политике безопасности позволяло добиться этого совпадения. Если за исключением одной части политики всё остальное совпадает, узлы всё равно не смогут установить VPN соединение. При настройе VPN между различными системами уделите время изучению того, какие алгоритмы поддерживаются каждой стороной, чтобы иметь выбор наиболее безопасной политики из возможных.

Фаза Один и Фаза Два

Теперь давайте посмотрим как всё это работает вместе. Установка и поддержка VPN туннеля происходит в два этапа. На первом этапе (фазе) два узла договариваются о методе идентификации, алгоритме шифрования, хэш алгоритме и группе Diffie Hellman. Они также идентифицируют друг друга. Всё это может пройти в результате обмена тремя нешифрованными пакетами (т.н. агрессивный режим) или через обмен шестью нешифрованными пакетами (стандартный режим — main mode). Предполагая, что операция завершилась успешно, создаётся SA первой Фазы — Phase 1 SA (также называемый IKE SA) и процесс переходит к Фазе Два.

На втором этапе генерируются данные ключей, узлы договариваются насчёт используемой политики. Этот режим, также называемый быстрым режимом (quick mode), отличается от первой фазы тем, что может установиться только после первого этапа, когда все пакеты второй фазы шифруются. Такое положение дел усложняет решение проблем в случае неполадок на второй фазе при успешном завершении первой. Правильное завершение второй фазы приводит к появлению Phase 2 SA или IPSec SA, и на этом установка туннеля считается завершённой.

Когда же это всё происходит? Сначала на узел прибывает пакет с адресом назначения в другом домене шифрования, и узел инициирует Фазу Один с тем узлом, который отвечает за другой домен. Допустим, туннель между узлами был успешно установлен и ожидает пакетов. Однако, узлам необходимо переидентифицировать друг друга и сравнить политику через определённое время. Это время известно как время жизни Phase One или IKE SA lifetime.

Узлы также должны сменить ключ для шифрования данных через другой отрезок времени, который называется временем жизни Phase Two или IPSec SA lifetime. Phase Two lifetime короче, чем у первой фазы, т.к. ключ необходимо менять чаще. Типичное время жизни Phase Two — 60 минут. Для Phase One оно равно 24 часам.

Ваша задача заключается в том, чтобы сконфигурировать оба узла с одинаковыми параметрами времени жизни. Если этого не произойдёт, то возможен вариант, когда изначально туннель будет установлен успешно, но по истечении первого несогласованного промежутка времени жизни связь прервётся. Странные проблемы могут возникнуть и в том случае, когда время жизни Фазы Один меньше аналогичного параметра Фазы Два. Если настроенный ранее туннель виснет, то первая вещь, которая нуждается в проверке — это время жизни на обоих узлах. В заключение стоит упомянуть, что при смене политики на одном из узлов, изменения вступят в силу только при следующем наступлении Фазы Один. Чтобы изменения вступили в силу немедленно, надо убрать SA для этого туннеля из SAD. Это вызовёт пересмотр соглашения между узлами с новыми настройками политики безопасности.

Читать еще:  Как очистить список последних файлов в Windows 10

Теперь у нас есть достаточно информации для создания IPSec VPN на вашей FreeBSD машине. Демонстрация необходимых настроек — тема следующей статьи.

Dru Lavigne — инструктор Marketbridge Technologies в Оттаве и администратор Open Protocol Resource.

Контейнеры в Windows

Современные серверы обладают избыточной производительностью, и приложения порой не используют даже их части. В результате системы какое-то время «простаивают», нагревая воздух. Выходом стала виртуализация, позволяющая запускать несколько ОС на одном сервере, гарантированно разделяя их между собой и выделяя каждой нужное количество ресурсов. Но прогресс не стоит на месте. Следующий этап — микросервисы, когда каждая часть приложения развертывается отдельно, как самодостаточный компонент, который легко масштабируется под нужную нагрузку и обновляется. Изоляция предотвращает вмешательство в работу микросервиса со стороны других приложений. С появлением проекта Docker, упростившего процесс упаковки и доставки приложений вместе с окружением, архитектура микросервисов получила дополнительный толчок в развитии.

Контейнеры — это иной тип виртуализации, предоставляющий обособленную среду для выполнения приложений, называемую OS Virtualization. Реализуются контейнеры за счет использования изолированного пространства имен, включающего все необходимые для работы ресурсы (виртуализированные имена), с которыми можно взаимодействовать (файлы, сетевые порты, процессы и прочее) и выйти за которые нельзя. То есть ОС показывает контейнеру только то, что выделено. Приложение внутри контейнера считает, что оно единственное, и работает в полноценной ОС без каких-либо ограничений. Если необходимо изменить существующий файл или создать новый, контейнер получает копии с основной ОС хоста, сохраняя только измененные участки. Поэтому развертывание нескольких контейнеров на одном хосте очень эффективно.

Отличие контейнеров от виртуальных машин заключается в том, что контейнеры не загружают собственные копии ОС, библиотеки, системные файлы и прочее. Операционная система как бы делится с контейнером. Единственное, что дополнительно требуется, — это ресурсы, необходимые для запуска приложения в контейнере. В результате контейнер стартует в считаные секунды и меньше нагружает систему, чем в случае применения виртуальных машин. Docker в настоящее время предлагает 180 тысяч приложений в репозитории, а формат унифицирован в Open Container Initiative (OCI). Но зависимость от ядра подразумевает, что в другой ОС контейнеры не будут работать. Контейнеры Linux требуют Linux API, соответственно Windows в Linux работать не станет.

Разработчики Windows до недавнего времени предлагали две технологии виртуализации: виртуальные машины и виртуальные приложения Server App-V. Каждая имеет свою нишу применения, свои плюсы и минусы. Теперь ассортимент стал шире — в Windows Server 2016 анонсированы контейнеры (Windows Server Containers). И хотя на момент TP4 разработка еще не была завершена, уже вполне можно посмотреть новую технологию в действии и сделать выводы. Нужно отметить, что, догоняя и имея на руках готовые технологии, разработчики MS пошли в некоторых вопросах чуть дальше, так что использование контейнеров стало проще и более универсальным. Главное отличие в том, что предложены два вида контейнеров: контейнеры Windows и контейнеры Hyper-V. В TP3 были доступны только первые.

Контейнеры Windows используют одно ядро с ОС, которое динамично разделяют между собой. Процесс распределения (CPU, ОЗУ, сеть) берет на себя ОС. При необходимости можно ограничить максимально доступные ресурсы, выделяемые контейнеру. Файлы ОС и запущенные службы проецируются в пространство имен каждого контейнера. Такой тип контейнера эффективно использует ресурсы, уменьшая накладные расходы, а значит, позволяет более плотно размещать приложения. Этот режим в чем-то напоминает FreeBSD Jail или Linux OpenVZ.

Контейнеры Hyper-V обеспечивают дополнительный уровень изоляции при помощи Hyper-V. Каждому контейнеру выделяется свое ядро и память, изоляцию осуществляет не ядро ОС, а гипервизор Hyper-V. В результате достигается такой же уровень изоляции, как и в виртуальных машинах, при меньших накладных расходах по сравнению с VM, но больший, если сравнить с контейнерами Windows. Для использования такого вида контейнеров нужно установить на хосте роль Hyper-V. Контейнеры Windows больше подходят для использования в доверенной среде, например когда на сервере запускаются приложения одной организации. Когда же сервером пользуются множество компаний и необходимо обеспечить больший уровень изоляции, контейнеры Hyper-V, вероятно, будут более рациональны.

Важная особенность контейнеров в Win 2016 состоит в том, что тип выбирается не в момент создания, а в момент деплоя. То есть любой контейнер может быть запущен и как Windows, и как Hyper-V.

В Win 2016 за контейнеры отвечает слой абстракции Contаiner Management stack, реализующий все нужные функции. Для хранения используется формат образа жесткого диска VHDX. Контейнеры, как и в случае с Docker, сохраняются в образы в репозитории. Причем каждый сохраняет не полный набор данных, а только отличия создаваемого образа от базового, и в момент запуска все нужные данные проецируются в память. Для управления сетевым трафиком между контейнером и физической сетью служит Virtual Switch.

В качестве ОС в контейнере может использоваться Server Core или Nano Server. Первый, в общем-то, давно не новинка и обеспечивает высокий уровень совместимости с имеющимися приложениями. Второй — еще более урезанная версия для работы без монитора, позволяющая запускать сервер в минимально возможной конфигурации для использования с Hyper-V, файловым сервером (SOFS) и облачными службами. Графический интерфейс, естественно, отсутствует. Содержит только самые необходимые компоненты (.NET с CoreCLR, Hyper-V, Clustering и так далее). Но в итоге занимает на 93% меньше места, требует меньше критических исправлений.

Еще интересный момент. Для управления контейнерами, кроме традиционного PowerShell, можно использовать и Docker. И чтобы обеспечить возможность запуска неродных утилит на Win, MS заключила партнерское соглашение для расширения API Docker и набора инструментов. Все разработки открыты и доступны в официальном GitHub проекта Docker. Команды управления Docker применимы ко всем контейнерам как Win, так и Linux. Хотя, естественно, контейнер, созданный на Linux, запустить в Windows невозможно (как и наоборот). В настоящий момент PowerShell по функциям ограничен и позволяет работать только с локальным репозиторием.

Технология NAT на пальцах

Пока что в серии криптосистем мы познакомились с общей терминологией криптографии и криптосистемой SSH (включая её конфигурацию). Сегодняшнюю статью я начну с с описания того, как работает VPN, а затем расскажу о стандарте IPSec.

VPN, или Virtual Private Network, что в переводе означает Виртуальная Частная Сеть — это криптосистема, позволяющая защитить данные при передаче их по незащищенной сети, такой как Интернет. Несмотря на то, что данное описание подходит и для криптосистемы SSH, VPN имеет другое предназначение. SSH разрабатывался как средство, позволяющее пользователю безопасно зайти и удалённо управлять другим компьютером. Цель VPN — прозрачный доступ к ресурсам сети, где пользователь может делать всё то, что он делает обычно независимо от того, насколько он удалён. По этой причине VPN приобрёл популярность среди дистанционных работников и офисов, которые нуждаются в совместном использовании ресурсов территориально разделённых сетей.

VPN Туннели

Прежде чем приступить к настройке VPN, необходимо познакомится с общепринятой терминологией и с некоторыми проблемами настройки. Начнём с терминологии. VPN соединение всегда состоит из канала типа точка-точка, также известного под названием туннель. Туннель создаётся в незащищённой сети, в качестве которой чаще всего выступает Интернет. Соединение точка-точка подразумевает, что оно всегда устанавливается между двумя компьютерами, которые называются узлами или peers. Каждый peer отвечает за шифрование данных до того, как они попадут в туннель и расшифровке этих данных после того, как они туннель покинут.

Хотя VPN туннель всегда устанавливается между двумя точками, каждый peer может устанавливать дополнительные туннели с другими узлами. Для примера, когда трём удалённым станциям необходимо связаться с одним и тем же офисом, будет создано три отдельных VPN туннеля к этому офису. Для всех туннелей peer на стороне офиса может быть одним и тем же. Это возможно благодаря тому, что узел может шифровать и расшифровывать данные от имени всей сети, как это показано на рисунке 1:


Рисунок 1 — VPN шлюз к сети

В этом случае VPN узел называется VPN шлюзом, а сеть за ним — доменом шифрования (encryption domain). Использование шлюзов удобно по нескольким причинам. Во-первых, все пользователи должны пройти через одно устройство, которое облегчает задачу управления политикой безопасности и контроля входящего и исходящего трафика сети. Во-вторых, персональные туннели к каждой рабочей станции, к которой пользователю надо получить доступ, очень быстро станут неуправляемыми (т.к. туннель — это канал типа точка-точка). При наличии шлюза, пользователь устанавливает соединение с ним, после чего пользователю открывается доступ к сети (домену шифрования).

Интересно отметить, что внутри домена шифрования самого шифрования не происходит. Причина в том, что эта часть сети считается безопасной и находящейся под непосредственным контролем в противоположность Интернет. Это справедливо и при соединении офисов с помощью VPN шлюзов. Таким образом гарантируется шифрование только той информации, которая передаётся по небезопасному каналу между офисами. Рисунок 2 показывает VPN соединяющую два офиса:


Рисунок 2 — защищённая сеть на основе незащищённой сети

Сеть A считается доменом шифрования VPN шлюза A, а сеть B доменом шифрования VPN шлюза B, соответственно. Когда пользователь сети A изъявляет желание отправить данные в сеть B, VPN шлюз A зашифрует их и отошлёт через VPN туннель. VPN шлюз B расшифрует информацию и передаст получателю в сети B.

Помните режим транспорта и режим туннеля в Терминологии Криптографии 101? Всякий раз, когда соединение сетей обслуживают два VPN шлюза, они используют режим туннеля. Это означает, что шифруется весь пакет IP, после чего к нему добавляется новый IP заголовок. Новый заголовок содержит IP адреса двух VPN шлюзов, которые и увидит пакетный сниффер при перехвате. Невозможно определить компьютер-источник в первом домене шифрования и компьютер-получатель во втором домене.

Посмотрите на рисунок 1, иллюстрирующий типичное использование VPN, которая позволяет удалённым пользователям с переносыми компьютерами и пользователям, работающим из дома, иметь доступ к офисной сети. Чтобы эта схема заработала, пользователь должен иметь установленное ПО — VPN клиент, который обеспечит создание VPN туннеля к удалённому VPN шлюзу. По сценарию используется режим туннеля, т.к. пользователь хочет получить доступ к ресурсам домена, а не самого шлюза. Единственной случай, когда включается режим транспорта — это если одному компьютеру нужно получить доступ к другому непосредственно.

Существует много вариантов VPN шлюзов и VPN клиентов. Это может быть аппаратное VPN устройство или программное VPN обеспечение, которое устанавливается на маршрутизаторах или на ПК. ОС FreeBSD поставляется вместе с ПО для создания VPN шлюза и для настройки VPN клиента. В коллекции портов существуют и другие приложения, позволяющие соединяться со станциями под управлением других ОС.

К счастью, в Интернет есть много источников информации о VPN, FAQ и варианты настроек. Я могу порекомендовать Tina Bird’s VPN Information, VPN Labs, и Virtual Private Network Consortium (VPNC).

Назависимо от используемого ПО, все VPN работают по следующим принципам:

  1. Каждый из узлов идентифицирует друг друга перед созданием туннеля, чтобы удостовериться, что шифрованные данные будут отправлены на нужный узел
  2. Оба узла требуют заранее настроеной политики, указывающей какие протоколы могут использоваться для шифрования и обеспечения целостности данных
  3. Узлы сверяют политики, чтобы договориться об используемых алгоритмах; если это не получается, то туннель не устанавливается
  4. Как только достигнуто соглашение по алгоритмам, создаётся ключ, который будет использован в симметричном алгоритме для шифрования/расшифровки данных

Есть несколько стандартов регламентирующих вышеописанное взаимодействие. Вы, должно быть, слышали о некоторых из них: L2TP, PPTP, и IPSec. Т.к. IPSec — наиболее широко поддерживаемый стандарт, который имеет в арсенале наибольшее количество сокращений, оставшуюся часть статьи стоит посвятить именно ему.

IPSec

Стандарт IPSec был разработан для повышения безопасности IP протокола. Это достигается за счёт дополнительных протоколов, добавляющих к IP пакету собственные заголовки, которые называются инкапсуляциями. Т.к. IPSec — стандарт Интернет, то для него существуют RFC (Requests For Comments). Если есть интерес покопаться во внутренностях IPSec, то следующие RFC с http://www.rfc-editor.org/ могут оказаться полезными:

Приведём краткое описание каждого, чтобы получить необходимую информацию для понимания следующей статьи, посвящённой настройке IPSec VPN на FreeBSD системе. Начнём с сокращений, а затем посмотрим как они укладываются в общую картину создания виртуальной частной сети.

AH (Authentication Header) — протокол заголовка идентификации. Обеспечивает целостность путём проверки того, что ни один бит в защищаемой части пакета не был изменён во время передачи. Не будем вдаваться в подробности, какая часть пакета защищается и где находятся данные AH заголовка, т.к. это зависит от используемого типа шифрования и в деталях, с диаграммами описывается в соответствующем RFC. Отметим лишь, что использование AH может вызвать проблемы, например, при прохождении пакета через NAT устройство. NAT меняет IP адрес пакета, чтобы разрешить доступ в Интернет с закрытого локального адреса. Т.к. пакет в таком случае изменится, то контрольная сумма AH станет неверной. Также стоит отметить, что AH разрабатывался только для обеспечения целостности. Он не гарантирует конфиденциальности путём шифрования содержимого пакета.

Читать еще:  Метеорит повредил Мегафон

ESP (Encapsulating Security Protocol) — инкапсулирующий протокол безопасности, который обеспечивает и целостность и конфиденциальность. В режиме транспорта ESP заголовок находится между оригинальным IP заголовком и заголовком TCP или UDP. В режиме туннеля заголовок ESP размещается между новым IP заголовком и полностью зашифрованным оригинальным IP пакетом.

Т.к. оба протокола — AH и ESP добавляют собственные заголовки, они имеют свой ID протокола, по которому можно определить что последует за заголовком IP. Если вспомнить статью TCP Protocol Layers Explained, то в ней сказано, что каждый тип заголовка имеет собственный номер. Например, для TCP это 6, а для UDP — 17. При работе через firewall важно не забыть настроить фильтры, чтобы пропускать пакеты с ID AH и/или ESP протокола. Для AH номер ID — 51, а ESP имеет ID протокола равный 50. При создании правила не забывайте, что ID протокола не то же самое, что номер порта.

Третий протокол, используемый IPSec — это IKE или Internet Key Exchange protocol. Как следует из названия, он предназначен для обмена ключами между двумя узлами VPN. Насмотря на то, что генерировать ключи можно вручную, лучшим и более масштабируемым вариантом будет автоматизация этого процесса с помощью IKE. Помните, что ключи должны часто меняться, и вам наверняка не хочется полагаться на свою память, чтобы найти время для совершения этой операции вручную. Главное — не забудьте настроить правило на файрволе для UPD порта с номером 500, т.к. именно этот порт используется IKE.

SA (Security Association), что можно приближённо перевести как «связь или ассоциация безопасности» — это термин IPSec для обозначения соединения. При настроенном VPN, для каждого используемого протокола создаётся одна SA пара (т.е. одна для AH и одна для ESP). SA создаются парами, т.к. каждая SA — это однонаправленное соединение, а данные необходимо передавать в двух направлениях. Полученные SA пары хранятся на каждом узле. Если ваш узел имеет SA, значит VPN туннель был установлен успешно.

Т.к. каждый узел способен устанавливать несколько туннелей с другими узлами, каждый SA имеет уникальный номер, позволяющий определить к какому узлу он относится. Это номер называется SPI (Security Parameter Index) или индекс параметра безопасности.

SA храняться в базе данных c названием, кто бы подумал — SAD (Security Association Database) или БД ассоциаций безопасности. Мы встретимся с ней ещё раз при настройке IPSec VPN.

Каждый узел IPSec также имеет вторую БД — SPD или Security Policy Database (БД политики безопасности). Она содержит настроенную вами политику узла. Большинство VPN решений разрешают создание нескольких политик с комбинациями подходящих алгоритмов для каждого узла, с которым нужно установить соединение.

Какие настройки включает в себя политика?

  1. Симметричные алгоритмы для шифрования/расшифровки данных
  2. Криптографические контрольные суммы для проверки целостности данных
  3. Способ идентификации узла. Самые распространнённые способы — это предустановленные ключи (pre-shared secrets) или RSA сертификаты.
  4. Использовать ли режим туннеля или режим транспорта
  5. Какую использовать группу Diffie Hellman
  6. Как часто проводить переидентификацию узла
  7. Как часто менять ключ для шифрования данных
  8. Использовать ли PFS
  9. Использовать ли AH, ESP, или оба вместе

При создании политики, как правило, возможно создание упорядоченного списка алгоритмов и Diffie Hellman групп. В таком случае будет использована первая совпавшая на обоих узлах позиция. Запомните, очень важно, чтобы всё в политике безопасности позволяло добиться этого совпадения. Если за исключением одной части политики всё остальное совпадает, узлы всё равно не смогут установить VPN соединение. При настройе VPN между различными системами уделите время изучению того, какие алгоритмы поддерживаются каждой стороной, чтобы иметь выбор наиболее безопасной политики из возможных.

Фаза Один и Фаза Два

Теперь давайте посмотрим как всё это работает вместе. Установка и поддержка VPN туннеля происходит в два этапа. На первом этапе (фазе) два узла договариваются о методе идентификации, алгоритме шифрования, хэш алгоритме и группе Diffie Hellman. Они также идентифицируют друг друга. Всё это может пройти в результате обмена тремя нешифрованными пакетами (т.н. агрессивный режим) или через обмен шестью нешифрованными пакетами (стандартный режим — main mode). Предполагая, что операция завершилась успешно, создаётся SA первой Фазы — Phase 1 SA (также называемый IKE SA) и процесс переходит к Фазе Два.

На втором этапе генерируются данные ключей, узлы договариваются насчёт используемой политики. Этот режим, также называемый быстрым режимом (quick mode), отличается от первой фазы тем, что может установиться только после первого этапа, когда все пакеты второй фазы шифруются. Такое положение дел усложняет решение проблем в случае неполадок на второй фазе при успешном завершении первой. Правильное завершение второй фазы приводит к появлению Phase 2 SA или IPSec SA, и на этом установка туннеля считается завершённой.

Когда же это всё происходит? Сначала на узел прибывает пакет с адресом назначения в другом домене шифрования, и узел инициирует Фазу Один с тем узлом, который отвечает за другой домен. Допустим, туннель между узлами был успешно установлен и ожидает пакетов. Однако, узлам необходимо переидентифицировать друг друга и сравнить политику через определённое время. Это время известно как время жизни Phase One или IKE SA lifetime.

Узлы также должны сменить ключ для шифрования данных через другой отрезок времени, который называется временем жизни Phase Two или IPSec SA lifetime. Phase Two lifetime короче, чем у первой фазы, т.к. ключ необходимо менять чаще. Типичное время жизни Phase Two — 60 минут. Для Phase One оно равно 24 часам.

Ваша задача заключается в том, чтобы сконфигурировать оба узла с одинаковыми параметрами времени жизни. Если этого не произойдёт, то возможен вариант, когда изначально туннель будет установлен успешно, но по истечении первого несогласованного промежутка времени жизни связь прервётся. Странные проблемы могут возникнуть и в том случае, когда время жизни Фазы Один меньше аналогичного параметра Фазы Два. Если настроенный ранее туннель виснет, то первая вещь, которая нуждается в проверке — это время жизни на обоих узлах. В заключение стоит упомянуть, что при смене политики на одном из узлов, изменения вступят в силу только при следующем наступлении Фазы Один. Чтобы изменения вступили в силу немедленно, надо убрать SA для этого туннеля из SAD. Это вызовёт пересмотр соглашения между узлами с новыми настройками политики безопасности.

Теперь у нас есть достаточно информации для создания IPSec VPN на вашей FreeBSD машине. Демонстрация необходимых настроек — тема следующей статьи.

Dru Lavigne — инструктор Marketbridge Technologies в Оттаве и администратор Open Protocol Resource.

Терминология

Чтобы ориентироваться в терминах, надо запомнить 4 адреса, которые фигурируют в процессе трансляции:

  1. Inside local
  2. Inside global
  3. Outside local
  4. Outside global

Inside local – Это приватный адрес нашего устройства, которое пытается отправит запрос в интернет. Мы отправляем пакет на адрес некоего сервера (outside global). Когда пакет проходит через NAT-устройство, то адрес отправителя подменяется на публичный адрес, имеющийся в распоряжении NAT-устройства (inside global). Если сервер-получателя имеет публичный адрес и доступен по нему извне, то outside global и outside local – совпадают, если сам сервер тоже скрыт за каким-то NAT-устройством, то именно оно получает вместо него запрос на outside global адрес и транслирует адрес получателя на outside local (во внутренней сети получателя). Впрочем, ситуация, когда сервер находится за NAT-ом – не частое явление и обычно outside local и outside global – это один и тот же адрес.

Иными словами, мы можем объяснить эти термины так:

  1. Inside – адреса нашего отправляющего устройства, которые подвергаются трансляции (local в global и обратно).
  2. Outside – адреса получателя
  1. Local – внутренние с точки зрения локальных сетей, часто приватные адреса устройств (как отправителя, так и получателя), с которых прямое взаимодействие без трансляции невозможно.
  2. Global – публичные адреса, имеющиеся в распоряжении NAT-устройств, между которыми и происходит взаимодействие в интернете.

Таблица трансляций

Для обеспечения корректной работы, маршрутизатор должен иметь в памяти таблицу трансляций, в которой находится информация о том, когда проводились трансляции, а также записываются inside local, inside global, outside global и outside local адреса. Эта таблица необходима для организации правильной обратной трансляции. Например, если внутренний компьютер с адресом «A» отправил запрос на адрес «B», а маршрутизатор подменил приватный адрес «A» на свой публичный «C», то, когда придёт ответ из интернета с адреса «B» на адрес «C», маршрутизатор, глядя в эту табличку будет знать, что надо адрес получателя «C» подменить обратно на адрес «A».

Дополнительные операции

Для изменения настроек параметров контейнера предложен целый набор командлетов Add-Container и Set-Container, назначение большинства понятно из названия.

Добавим сетевой адаптер внутрь контейнера, подключим его к созданному ранее Virtual Switch и активируем соединение:

Так же просто создаются общие папки между контейнером и сервером. Добавим в контейнере новый каталог:

Затем создаем новую общую папку, выполнив на сервере

После этого необходимо перезапустить контейнер.

Технология NAT на пальцах

Пока что в серии криптосистем мы познакомились с общей терминологией криптографии и криптосистемой SSH (включая её конфигурацию). Сегодняшнюю статью я начну с с описания того, как работает VPN, а затем расскажу о стандарте IPSec.

VPN, или Virtual Private Network, что в переводе означает Виртуальная Частная Сеть — это криптосистема, позволяющая защитить данные при передаче их по незащищенной сети, такой как Интернет. Несмотря на то, что данное описание подходит и для криптосистемы SSH, VPN имеет другое предназначение. SSH разрабатывался как средство, позволяющее пользователю безопасно зайти и удалённо управлять другим компьютером. Цель VPN — прозрачный доступ к ресурсам сети, где пользователь может делать всё то, что он делает обычно независимо от того, насколько он удалён. По этой причине VPN приобрёл популярность среди дистанционных работников и офисов, которые нуждаются в совместном использовании ресурсов территориально разделённых сетей.

VPN Туннели

Прежде чем приступить к настройке VPN, необходимо познакомится с общепринятой терминологией и с некоторыми проблемами настройки. Начнём с терминологии. VPN соединение всегда состоит из канала типа точка-точка, также известного под названием туннель. Туннель создаётся в незащищённой сети, в качестве которой чаще всего выступает Интернет. Соединение точка-точка подразумевает, что оно всегда устанавливается между двумя компьютерами, которые называются узлами или peers. Каждый peer отвечает за шифрование данных до того, как они попадут в туннель и расшифровке этих данных после того, как они туннель покинут.

Хотя VPN туннель всегда устанавливается между двумя точками, каждый peer может устанавливать дополнительные туннели с другими узлами. Для примера, когда трём удалённым станциям необходимо связаться с одним и тем же офисом, будет создано три отдельных VPN туннеля к этому офису. Для всех туннелей peer на стороне офиса может быть одним и тем же. Это возможно благодаря тому, что узел может шифровать и расшифровывать данные от имени всей сети, как это показано на рисунке 1:


Рисунок 1 — VPN шлюз к сети

В этом случае VPN узел называется VPN шлюзом, а сеть за ним — доменом шифрования (encryption domain). Использование шлюзов удобно по нескольким причинам. Во-первых, все пользователи должны пройти через одно устройство, которое облегчает задачу управления политикой безопасности и контроля входящего и исходящего трафика сети. Во-вторых, персональные туннели к каждой рабочей станции, к которой пользователю надо получить доступ, очень быстро станут неуправляемыми (т.к. туннель — это канал типа точка-точка). При наличии шлюза, пользователь устанавливает соединение с ним, после чего пользователю открывается доступ к сети (домену шифрования).

Интересно отметить, что внутри домена шифрования самого шифрования не происходит. Причина в том, что эта часть сети считается безопасной и находящейся под непосредственным контролем в противоположность Интернет. Это справедливо и при соединении офисов с помощью VPN шлюзов. Таким образом гарантируется шифрование только той информации, которая передаётся по небезопасному каналу между офисами. Рисунок 2 показывает VPN соединяющую два офиса:


Рисунок 2 — защищённая сеть на основе незащищённой сети

Сеть A считается доменом шифрования VPN шлюза A, а сеть B доменом шифрования VPN шлюза B, соответственно. Когда пользователь сети A изъявляет желание отправить данные в сеть B, VPN шлюз A зашифрует их и отошлёт через VPN туннель. VPN шлюз B расшифрует информацию и передаст получателю в сети B.

Помните режим транспорта и режим туннеля в Терминологии Криптографии 101? Всякий раз, когда соединение сетей обслуживают два VPN шлюза, они используют режим туннеля. Это означает, что шифруется весь пакет IP, после чего к нему добавляется новый IP заголовок. Новый заголовок содержит IP адреса двух VPN шлюзов, которые и увидит пакетный сниффер при перехвате. Невозможно определить компьютер-источник в первом домене шифрования и компьютер-получатель во втором домене.

Посмотрите на рисунок 1, иллюстрирующий типичное использование VPN, которая позволяет удалённым пользователям с переносыми компьютерами и пользователям, работающим из дома, иметь доступ к офисной сети. Чтобы эта схема заработала, пользователь должен иметь установленное ПО — VPN клиент, который обеспечит создание VPN туннеля к удалённому VPN шлюзу. По сценарию используется режим туннеля, т.к. пользователь хочет получить доступ к ресурсам домена, а не самого шлюза. Единственной случай, когда включается режим транспорта — это если одному компьютеру нужно получить доступ к другому непосредственно.

Читать еще:  Ошибка 0xc000021a в Windows 10

Существует много вариантов VPN шлюзов и VPN клиентов. Это может быть аппаратное VPN устройство или программное VPN обеспечение, которое устанавливается на маршрутизаторах или на ПК. ОС FreeBSD поставляется вместе с ПО для создания VPN шлюза и для настройки VPN клиента. В коллекции портов существуют и другие приложения, позволяющие соединяться со станциями под управлением других ОС.

К счастью, в Интернет есть много источников информации о VPN, FAQ и варианты настроек. Я могу порекомендовать Tina Bird’s VPN Information, VPN Labs, и Virtual Private Network Consortium (VPNC).

Назависимо от используемого ПО, все VPN работают по следующим принципам:

  1. Каждый из узлов идентифицирует друг друга перед созданием туннеля, чтобы удостовериться, что шифрованные данные будут отправлены на нужный узел
  2. Оба узла требуют заранее настроеной политики, указывающей какие протоколы могут использоваться для шифрования и обеспечения целостности данных
  3. Узлы сверяют политики, чтобы договориться об используемых алгоритмах; если это не получается, то туннель не устанавливается
  4. Как только достигнуто соглашение по алгоритмам, создаётся ключ, который будет использован в симметричном алгоритме для шифрования/расшифровки данных

Есть несколько стандартов регламентирующих вышеописанное взаимодействие. Вы, должно быть, слышали о некоторых из них: L2TP, PPTP, и IPSec. Т.к. IPSec — наиболее широко поддерживаемый стандарт, который имеет в арсенале наибольшее количество сокращений, оставшуюся часть статьи стоит посвятить именно ему.

IPSec

Стандарт IPSec был разработан для повышения безопасности IP протокола. Это достигается за счёт дополнительных протоколов, добавляющих к IP пакету собственные заголовки, которые называются инкапсуляциями. Т.к. IPSec — стандарт Интернет, то для него существуют RFC (Requests For Comments). Если есть интерес покопаться во внутренностях IPSec, то следующие RFC с http://www.rfc-editor.org/ могут оказаться полезными:

Приведём краткое описание каждого, чтобы получить необходимую информацию для понимания следующей статьи, посвящённой настройке IPSec VPN на FreeBSD системе. Начнём с сокращений, а затем посмотрим как они укладываются в общую картину создания виртуальной частной сети.

AH (Authentication Header) — протокол заголовка идентификации. Обеспечивает целостность путём проверки того, что ни один бит в защищаемой части пакета не был изменён во время передачи. Не будем вдаваться в подробности, какая часть пакета защищается и где находятся данные AH заголовка, т.к. это зависит от используемого типа шифрования и в деталях, с диаграммами описывается в соответствующем RFC. Отметим лишь, что использование AH может вызвать проблемы, например, при прохождении пакета через NAT устройство. NAT меняет IP адрес пакета, чтобы разрешить доступ в Интернет с закрытого локального адреса. Т.к. пакет в таком случае изменится, то контрольная сумма AH станет неверной. Также стоит отметить, что AH разрабатывался только для обеспечения целостности. Он не гарантирует конфиденциальности путём шифрования содержимого пакета.

ESP (Encapsulating Security Protocol) — инкапсулирующий протокол безопасности, который обеспечивает и целостность и конфиденциальность. В режиме транспорта ESP заголовок находится между оригинальным IP заголовком и заголовком TCP или UDP. В режиме туннеля заголовок ESP размещается между новым IP заголовком и полностью зашифрованным оригинальным IP пакетом.

Т.к. оба протокола — AH и ESP добавляют собственные заголовки, они имеют свой ID протокола, по которому можно определить что последует за заголовком IP. Если вспомнить статью TCP Protocol Layers Explained, то в ней сказано, что каждый тип заголовка имеет собственный номер. Например, для TCP это 6, а для UDP — 17. При работе через firewall важно не забыть настроить фильтры, чтобы пропускать пакеты с ID AH и/или ESP протокола. Для AH номер ID — 51, а ESP имеет ID протокола равный 50. При создании правила не забывайте, что ID протокола не то же самое, что номер порта.

Третий протокол, используемый IPSec — это IKE или Internet Key Exchange protocol. Как следует из названия, он предназначен для обмена ключами между двумя узлами VPN. Насмотря на то, что генерировать ключи можно вручную, лучшим и более масштабируемым вариантом будет автоматизация этого процесса с помощью IKE. Помните, что ключи должны часто меняться, и вам наверняка не хочется полагаться на свою память, чтобы найти время для совершения этой операции вручную. Главное — не забудьте настроить правило на файрволе для UPD порта с номером 500, т.к. именно этот порт используется IKE.

SA (Security Association), что можно приближённо перевести как «связь или ассоциация безопасности» — это термин IPSec для обозначения соединения. При настроенном VPN, для каждого используемого протокола создаётся одна SA пара (т.е. одна для AH и одна для ESP). SA создаются парами, т.к. каждая SA — это однонаправленное соединение, а данные необходимо передавать в двух направлениях. Полученные SA пары хранятся на каждом узле. Если ваш узел имеет SA, значит VPN туннель был установлен успешно.

Т.к. каждый узел способен устанавливать несколько туннелей с другими узлами, каждый SA имеет уникальный номер, позволяющий определить к какому узлу он относится. Это номер называется SPI (Security Parameter Index) или индекс параметра безопасности.

SA храняться в базе данных c названием, кто бы подумал — SAD (Security Association Database) или БД ассоциаций безопасности. Мы встретимся с ней ещё раз при настройке IPSec VPN.

Каждый узел IPSec также имеет вторую БД — SPD или Security Policy Database (БД политики безопасности). Она содержит настроенную вами политику узла. Большинство VPN решений разрешают создание нескольких политик с комбинациями подходящих алгоритмов для каждого узла, с которым нужно установить соединение.

Какие настройки включает в себя политика?

  1. Симметричные алгоритмы для шифрования/расшифровки данных
  2. Криптографические контрольные суммы для проверки целостности данных
  3. Способ идентификации узла. Самые распространнённые способы — это предустановленные ключи (pre-shared secrets) или RSA сертификаты.
  4. Использовать ли режим туннеля или режим транспорта
  5. Какую использовать группу Diffie Hellman
  6. Как часто проводить переидентификацию узла
  7. Как часто менять ключ для шифрования данных
  8. Использовать ли PFS
  9. Использовать ли AH, ESP, или оба вместе

При создании политики, как правило, возможно создание упорядоченного списка алгоритмов и Diffie Hellman групп. В таком случае будет использована первая совпавшая на обоих узлах позиция. Запомните, очень важно, чтобы всё в политике безопасности позволяло добиться этого совпадения. Если за исключением одной части политики всё остальное совпадает, узлы всё равно не смогут установить VPN соединение. При настройе VPN между различными системами уделите время изучению того, какие алгоритмы поддерживаются каждой стороной, чтобы иметь выбор наиболее безопасной политики из возможных.

Фаза Один и Фаза Два

Теперь давайте посмотрим как всё это работает вместе. Установка и поддержка VPN туннеля происходит в два этапа. На первом этапе (фазе) два узла договариваются о методе идентификации, алгоритме шифрования, хэш алгоритме и группе Diffie Hellman. Они также идентифицируют друг друга. Всё это может пройти в результате обмена тремя нешифрованными пакетами (т.н. агрессивный режим) или через обмен шестью нешифрованными пакетами (стандартный режим — main mode). Предполагая, что операция завершилась успешно, создаётся SA первой Фазы — Phase 1 SA (также называемый IKE SA) и процесс переходит к Фазе Два.

На втором этапе генерируются данные ключей, узлы договариваются насчёт используемой политики. Этот режим, также называемый быстрым режимом (quick mode), отличается от первой фазы тем, что может установиться только после первого этапа, когда все пакеты второй фазы шифруются. Такое положение дел усложняет решение проблем в случае неполадок на второй фазе при успешном завершении первой. Правильное завершение второй фазы приводит к появлению Phase 2 SA или IPSec SA, и на этом установка туннеля считается завершённой.

Когда же это всё происходит? Сначала на узел прибывает пакет с адресом назначения в другом домене шифрования, и узел инициирует Фазу Один с тем узлом, который отвечает за другой домен. Допустим, туннель между узлами был успешно установлен и ожидает пакетов. Однако, узлам необходимо переидентифицировать друг друга и сравнить политику через определённое время. Это время известно как время жизни Phase One или IKE SA lifetime.

Узлы также должны сменить ключ для шифрования данных через другой отрезок времени, который называется временем жизни Phase Two или IPSec SA lifetime. Phase Two lifetime короче, чем у первой фазы, т.к. ключ необходимо менять чаще. Типичное время жизни Phase Two — 60 минут. Для Phase One оно равно 24 часам.

Ваша задача заключается в том, чтобы сконфигурировать оба узла с одинаковыми параметрами времени жизни. Если этого не произойдёт, то возможен вариант, когда изначально туннель будет установлен успешно, но по истечении первого несогласованного промежутка времени жизни связь прервётся. Странные проблемы могут возникнуть и в том случае, когда время жизни Фазы Один меньше аналогичного параметра Фазы Два. Если настроенный ранее туннель виснет, то первая вещь, которая нуждается в проверке — это время жизни на обоих узлах. В заключение стоит упомянуть, что при смене политики на одном из узлов, изменения вступят в силу только при следующем наступлении Фазы Один. Чтобы изменения вступили в силу немедленно, надо убрать SA для этого туннеля из SAD. Это вызовёт пересмотр соглашения между узлами с новыми настройками политики безопасности.

Теперь у нас есть достаточно информации для создания IPSec VPN на вашей FreeBSD машине. Демонстрация необходимых настроек — тема следующей статьи.

Dru Lavigne — инструктор Marketbridge Technologies в Оттаве и администратор Open Protocol Resource.

Терминология

Чтобы ориентироваться в терминах, надо запомнить 4 адреса, которые фигурируют в процессе трансляции:

  1. Inside local
  2. Inside global
  3. Outside local
  4. Outside global

Inside local – Это приватный адрес нашего устройства, которое пытается отправит запрос в интернет. Мы отправляем пакет на адрес некоего сервера (outside global). Когда пакет проходит через NAT-устройство, то адрес отправителя подменяется на публичный адрес, имеющийся в распоряжении NAT-устройства (inside global). Если сервер-получателя имеет публичный адрес и доступен по нему извне, то outside global и outside local – совпадают, если сам сервер тоже скрыт за каким-то NAT-устройством, то именно оно получает вместо него запрос на outside global адрес и транслирует адрес получателя на outside local (во внутренней сети получателя). Впрочем, ситуация, когда сервер находится за NAT-ом – не частое явление и обычно outside local и outside global – это один и тот же адрес.

Иными словами, мы можем объяснить эти термины так:

  1. Inside – адреса нашего отправляющего устройства, которые подвергаются трансляции (local в global и обратно).
  2. Outside – адреса получателя
  1. Local – внутренние с точки зрения локальных сетей, часто приватные адреса устройств (как отправителя, так и получателя), с которых прямое взаимодействие без трансляции невозможно.
  2. Global – публичные адреса, имеющиеся в распоряжении NAT-устройств, между которыми и происходит взаимодействие в интернете.

Таблица трансляций

Для обеспечения корректной работы, маршрутизатор должен иметь в памяти таблицу трансляций, в которой находится информация о том, когда проводились трансляции, а также записываются inside local, inside global, outside global и outside local адреса. Эта таблица необходима для организации правильной обратной трансляции. Например, если внутренний компьютер с адресом «A» отправил запрос на адрес «B», а маршрутизатор подменил приватный адрес «A» на свой публичный «C», то, когда придёт ответ из интернета с адреса «B» на адрес «C», маршрутизатор, глядя в эту табличку будет знать, что надо адрес получателя «C» подменить обратно на адрес «A».

Дополнительные операции

Для изменения настроек параметров контейнера предложен целый набор командлетов Add-Container и Set-Container, назначение большинства понятно из названия.

Добавим сетевой адаптер внутрь контейнера, подключим его к созданному ранее Virtual Switch и активируем соединение:

Так же просто создаются общие папки между контейнером и сервером. Добавим в контейнере новый каталог:

Затем создаем новую общую папку, выполнив на сервере

После этого необходимо перезапустить контейнер.

Виды трансляции адресов

Всё вышеперечисленное является общими принципами работы NAT. Однако, существуют разные способы организации этого процесса:

  1. Статический NAT – когда на маршрутизаторе организована трансляция одного конкретного inside local адреса в один конкретный inside global адрес.
  2. Динамическая трансляция NAT – когда на маршрутизаторе имеется пул свободных inside global адресов, и конфигурация позволяет клиентам из некоего множества inside local адресов проходить трансляцию. В этом случае для очередного клиента изнутри в пуле выбирается очередной свободный адрес и происходит трансляция.
  3. Трансляция портов и адресов (PAT) – это механизм NAT, затрагивающий не только третий, но и четвёртый уровень модели OSI. Используется, когда количество клиентов превышает размер пула inside global адресов. В этом случае клиенты могут транслироваться на один и тот же inside global адрес, но при этом может менять номер порта (TCP или UDP), чтобы при получении ответа, в зависимости от того, на какой он пришел порт, можно было бы организовать трансляцию этого ответа одному или другому клиенту. PAT вносит дополнительные ограничения на перечень работающих протоколов, впрочем HTTP, POP3, SMTP будут нормально работать и через PAT. PAT позволяет значительно сэкономить адресное пространство. В случае использования протокола ICMP, который не инкапсулируется в TCP или UDP и к которому не применимо понятие «порт», вместо номера портов PAT меняет поле ICMP «Queue ID», что приводит к аналогичному результату.

Таковы основные принципы работы трансляции адресов, для получения практических сведений, рекомендую обратиться к статье «Настройка трансляции адресов на маршрутизаторе Cisco».

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
