Юстировка камеры

Юстировка видеокамеры подразумевает проведение мероприятий по настройке качества передаваемого изображения.

  • Камеры необходимо располагать и направлять так, чтобы в зонах их видимости отсутствовали источники света, например, окна или лампы. При этом аппарат не должен находиться в темном месте – предпочтительно равномерное освещение во всем помещении, иначе запись будет малоинформативной.
  • При установке камеры на улице важно предотвратить попадание прямых солнечных лучей в объектив – это верная «смерть» для аппарата. К тому же, подобные неисправности не устраняются по гарантии.
  • Камеры всегда должны быть направлены под углом вниз – это позволяет избежать большой мертвой зоны под аппаратом и засвечивания от потолочных ламп или солнца.
  • Перед тем как «намертво» прикрутить крепления, желательно еще раз убедиться в том, что камеры функционируют корректно и будут направлены именно на те участки, за которыми необходимо наблюдать.

Высота расположения камер

Монтаж видеонаблюдения при идеальных условиях должен осуществляться таким образом, чтобы компоненты системы не находились в прямой досягаемости злоумышленников. Кроме того, слишком низкое расположение камер не позволяет направить их под оптимальным углом. Но в погоне за безопасностью не стоит забывать о необходимости периодического ухода за оборудованием. В помещениях стандартной высоты камеры обычно крепятся на стену под потолком или непосредственно к нему. Если высота последнего слишком велика, оборудование оптимально расположить на уровне 3-4 метров. Для уличных камер приемлемой высотой считается 4-5 метров

Юстировка камеры. Коэффициенты на установку: Срочность выполнения работ – коэффициент х 1,2. Выполнение работ ночью и в выходные дни — коэффициент х 1,3.

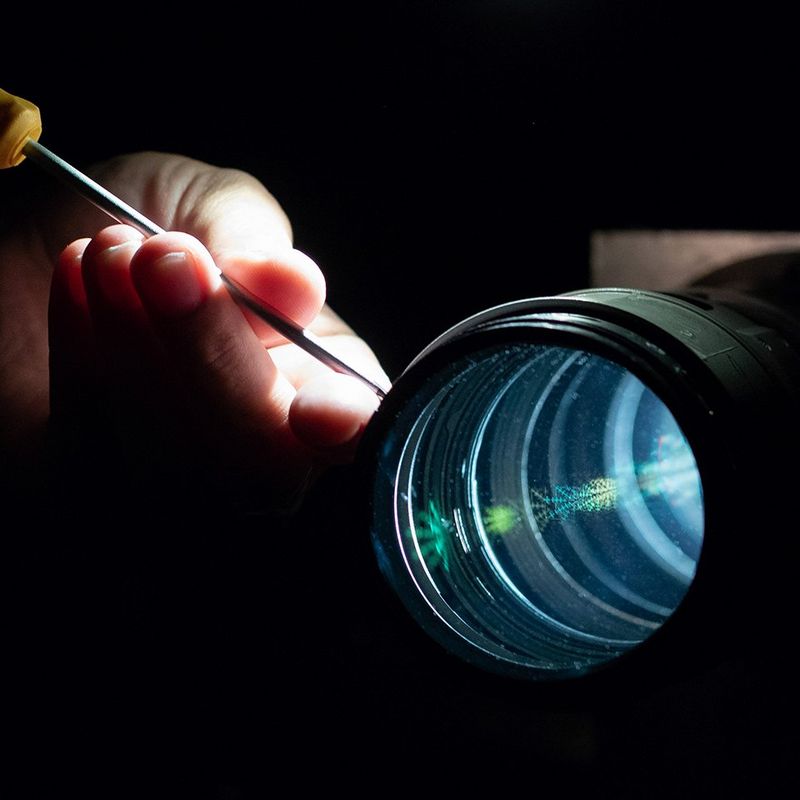

Чем мы занимаемся

Для надежной и точной фокусировки мы можем выполнить сопоставление автофокусировки вашего выбранного объектива и камеры или настройку в соответствии с автофокусировкой на оборудовании Canon. Благодаря нашему опыту и наличию точных инструментов мы отрегулируем камеру, чтобы параметры на ней соответствовали параметрам на объективе, или наоборот — чтобы добиться точной фокусировки.

Доступно две услуги:

Подстройка фокуса на камере

Подстройка фокуса на объективе

Возможна ли юстировка объектива своими руками

Самостоятельная юстировка объектива – это весьма опасное занятие во всех смыслах этого слова. «Подводных камней» здесь очень много. Каждый фотоаппарат имеет свои специфические особенности, а потому нет универсальной схемы юстировки объектива.

Кроме того, в этом деле требуются не только знания, но и оборудование. Необходимый минимум – оптическая скамья с коллиматором и микроскопом. Вряд ли у вас в шкафу завалялись такие специфические приборы, поэтому дешевле и по времени, и по деньгам просто отнести камеру профессионалам.

Еще один плюс выбора специалистов: если ваше самостоятельное вмешательство в фотоаппарат будет заметно, то вы потеряете право на гарантийное обслуживание.

В заключение

Я немного упростил всю схему по ходу статьи. Так, например, на апплетах с ползунками контрастные пики совмещаются, а в реальности имеет значение просто расстояние между пиками. Поэтому метод и называется «фазовый», что пики находятся в определенной, необходимой для правильного фокуса, фазе.

Если будут какие-то вопросы по работе автофокуса, спрашивайте, постараюсь ответить.

Хотите бесплатно получать свежие
статьи по фото?

  • — тесты обьективов и фотокамер
  • — статьи по истории фототехники
  • — секретные приемы фотосьемки
  • — проф. методы обработки в фотошопе

Подписаться на RSS ленту

Оцените, пожалуйста, статью

Добиваемся идеальной точности фокусировки. Проверка точности автофокуса и его тонкая настройка

Что делать, если вы систематически получаете нечёткие кадры? Виновата техника или причиной тому ваши действия? Эта статья поможет разобраться. В ней вы узнаете, как проверить на точность систему фокусировки аппарата и настроить её для получения резких кадров.

Читать еще:  Как перевести деньги с Теле2 на МТС

Nikon D810 / Nikon 85mm f/1.4D AF Nikkor

Хочется сразу сказать, что в большинстве случаев ошибается не фотокамера, а человек, работающий с ней. Так что, для начала стоит поискать причину ошибок с фокусировкой в собственных действиях с аппаратом. В недавних уроках мы рассказывали, как работать с разными режимами автофокуса и с точками фокусировки. Эти знания помогут вам на практике. Полезно будет ознакомиться и со статьёй о том, как начинающему фотографу оценить и повысить качество собственных работ.

Автофокус может ошибаться и при работе с недостаточным освещением, и при съёмке сложных, разноплановых кадров (камера не будет знать, на чём ей фокусироваться). Таких недочётов фокусировки можно не допускать, просто настроив аппарат соответственно условиям съёмки. Допустим, выбор режима постоянной фокусировки AF-C и 3D-слежения за объектом при съёмке спорта позволит получить гораздо больше резких кадров, нежели работа с покадровой фокусировкой. Но бывают ошибки фокусировки, которые происходят систематически, независимо от условий съёмки.

Бэк- и фронт-фокус

В зеркальных камерах фазовый тип автофокуса является основным. Именно с ним вы имеете дело, работая через видоискатель фотоаппарата. Фазовая фокусировка происходит с помощью отдельного датчика, установленного в камере. Как видите, это сложная система, и иногда она может работать несогласованно.

Следствием этого будут систематические ошибки автофокуса, называемые бэк- и фронт-фокусом. В случае с бэк-фокусом фотоаппарат постоянно фокусируется не на снимаемом объекте, а за ним. В случае фронт-фокуса, наоборот, камера постоянно фокусируется перед объектом. Обратите внимание, о наличии бэк- и фронт-фокуса можно говорить лишь тогда, когда камера ошибается с фокусировкой каждый раз в одном и том же направлении. Если один кадр получился резким, а другой — нет, то проблему стоит искать в другом месте.

Бэк-фокус: фокусировка производилась по лицу девушки, а резкость в итоге оказалась за ней, на заборе.

Особенно страшна проблема бэк- и фронт-фокуса при работе со светосильной портретной оптикой. Там глубина резкости будет очень мала, следовательно, любые, даже незначительные ошибки фокусировки будут сильно заметны на фото. К примеру, резкость в кадре окажется не на глазах модели, а на ушах.

С другой стороны, если вы счастливый обладатель китового объектива или универсальных зумов, не блещущих высокой светосилой, можете спать спокойно. Ведь даже если ваша камера имеет бэк- или фронт-фокус, вы этого, скорее всего, не заметите, потому что ошибки фокусировки будут компенсироваться большой глубиной резкости.

Контрастный автофокус

В зеркальной камере помимо фазовой фокусировки есть ещё один тип автофокуса — контрастный. Его вы активируете, включая режим Live View и визируя картинку через экран аппарата. При контрастном автофокусе не может быть бэк- и фронт-фокуса, так как для его работы не требуется отдельных датчиков, фокусировка проходит прямо по матрице. Таким образом, если фазовая фокусировка регулярно «мажет», попробуйте переключиться в режим Live View и поработать с контрастным автофокусом. Он работает чуть медленнее, зато даёт более точные результаты.

Проверка точности фокусировки

Как проверить фотоаппарат на бэк- и фронт-фокус? Точное заключение насчёт наличия или отсутствия этих недостатков может дать только авторизованный сервисный центр производителя фототехники. Однако фотограф может сделать для себя предварительную оценку точности фокусировки.

Предлагаем простой алгоритм такой проверки.

Сначала подготовим фотоаппарат.

1. Вставьте в фотоаппарат аккумулятор и карту памяти. Включите фотокамеру.

2. Проверьте, включён ли автофокус.

На моделях начального уровня (например, Nikon D3300 и Nikon D5500) автофокус включается переключателем на объективе. Он должен быть в положении A.

На фотоаппаратах продвинутого уровня переключатель есть и на объективе, и на камере. Буквой М обозначается ручная (Manual) фокусировка. Аббревиатурами A (Auto) или AF (Auto Focus) обозначается автоматическая фокусировка. Для включения автоматической фокусировки оба переключателя должны быть в соответствующем положении.

3. Нажмите кнопку Menu, в пункте «Качество изображения» выберите «JPEG высокого качества». Если вы умеете работать с RAW, можете использовать этот формат.

Читать еще:  Зачем обновлять BIOS и стоит ли это делать?!

4. Включите режим А (Приоритет диафрагмы). Если вы умеете работать с ручным режимом М, можно использовать и его. Откройте диафрагму фотоаппарата до максимального значения. Тут всё просто: чем меньше число, обозначающее диафрагму, тем сильнее она открыта. В случае с китовым объективом вам, скорее всего, придётся иметь дело со значением диафрагмы около F5.6.

5. Установите минимальное значение светочувствительности. Обычно это ISO 100 или 200. Так тестовые снимки будут чистыми, без цифрового шума.

6. Теперь — самое главное! Выберем режим фокусировки по одной точке. В меню фотокамеры она может называться «Одноточечная АФ».

На камерах начального уровня (Nikon D3300, Nikon D5500) выбор режимов зоны автофокуса осуществляется через меню, вызываемое кнопкой i. В соответствующем пункте нужно просто выбрать оптимальный вариант.

На камерах Nikon продвинутого уровня (начиная с Nikon D7200) выбор режимов зоны автофокуса осуществляется так: зажмите кнопку, совмещённую с переключателем AF/M, и крутите переднее колёсико управления. При этом на информационном дисплее вы увидите, как меняются режимы зоны фокусировки.

7. Дело за малым — скачать и распечатать на любом принтере специальную мишень для проверки точности фокусировки.

Мишени бывают разного вида, но предложенный вариант, пожалуй, самый популярный. В принципе, проверить фокусировку можно, скажем, по обычной линейке (каким образом — станет понятно далее), но по мишени это делать гораздо удобнее.

Проверяем автофокус

Итак, камера настроена, тестовая мишень распечатана. Время действовать!

Фотоаппарат лучше всего установить на штатив. Без штатива такая проверка будет крайне неточной и непоказательной.

Обеспечьте достаточное освещение для съёмки. Лучше всего снимать днём у окна. Можно использовать и вспышку (как встроенную, так и внешнюю).

Положите мишень на ровную поверхность, а фотоаппарат расположите под углом 45 градусов к ней на такой дистанции, чтобы мишень занимала значительную площадь кадра.

Выберите центральную точку автофокуса. Сфокусируйтесь точно на мишени — на надписи Focus Here (Фокусируйтесь здесь). Жирная чёрная линия с этой надписью должна расположиться в вашем кадре строго перпендикулярно оптической оси объектива.

Сделайте несколько кадров. Не используйте серийную съёмку, после каждого кадра фокусируйтесь заново. Помните, что после фокусировки ни в коем случае нельзя перемещать камеру, менять дистанцию съёмки. Если вы имеете дело с зум-объективом, протестируйте его на разных фокусных расстояниях. Замечу, что удобнее всего проводить тестирование с фокусного расстояния в районе 50 мм, с него можно и начать.

Просмотрите полученные кадры. Чтобы лучше их рассмотреть, делайте это не на экранчике камеры, а на мониторе компьютера. Если на всех кадрах вы видите систематическую одинаковую ошибку фокусировки, то, скорее всего, вы обнаружили бэк- или фронт-фокус. Переживать по этому поводу не стоит. Это легко устраняется в сервис-центре. А владельцы продвинутых фотокамер (начиная с Nikon D7200) могут настроить фокусировку прямо в меню фотокамеры

Точная работа автофокуса. Бэк- и фронт-фокус отсутствуют.

Бэк-фокус: резкость оказалась дальше, чем нужно.

Юстировка объективов Sigma в Минске

Если на снимках получаются нерезкие изображения, то, зачастую, причина данной проблемы не заключается в поломке фотоаппарата или объектива. Вероятнее всего, связка «фотоаппарат-объектив» фокусируется либо дальше (бэк-фокус), либо ближе (фронт-фокус) объекта фотосъёмки. Такая неисправность устраняется путём юстировки (фотокамеры или объектива).

Юстировка объектива — это настройка объектива таким образом, чтобы обеспечить его точную фокусировку и корректную работу связки «камера-объектив». Это сложный процесс, требующий не только определённых навыков, но и наличия соответствующего специализированного оборудования и программного обеспечения.

Сервисный центр Fotonika.by производит юстировку объективов Sigma различных моделей (EX, Art, Sports, Contemporary).

ВНИМАНИЕ. Если необходимо произвести юстировку в день обращения, ОБЯЗАТЕЛЬНА предварительная запись по телефону 8 (044) 592 36 65 и согласование времени приезда!

Настройка объективов производится путём программного внесения поправок, смещающих область фокусировки.

На следующем изображении представлена иллюстрация внесения корректирующих поправок для компенсации бэк-/фронт-фокуса объектива Sigma ART серии.

Читать еще:  Бесплатный ключ для Майкрософт Офис 2010, 2013, 2016, 365

Ниже представлено специализированное оборудование для юстировки объективов Sigma ЕХ серии под модели фотоаппаратов Canon, Nikon, Pentax, Sony.

После проведения необходимой настройки проверка точности фокусировки производится следующим образом: фотокамера с объективом устанавливается на штатив перпендикулярно мишени, которая, в свою очередь, расположена на наклонной юстировочной линейке. Далее инженер делает несколько снимков с разных расстояний и анализирует полученные результаты.

При получении своей фототехники, Вы также можете проверить качество выполнения юстировки по наклонной линейке, предоставляемой сервисным центром Fotonika.by.

АДРЕС СЦ FOTONIKA.BY: г.Минск, ул.Маяковского,111, оф.403 (Посмотреть на карте)

ТЕЛЕФОН: +375 44 592 36 65 — Оперативная поддержка клиентов, Вы всегда можете связаться с мастером и получить необходимую консультацию!

ОТЗЫВЫ НАШИХ КЛИЕНТОВ В СЕРВИСАХ ЯНДЕКС И GOOGLE:

Присоединяйтесь к Fotonika.by в социальных сетях:

Читайте также:

— наш опыт в ремонте фототехники в разделе «ОБЗОРЫ ПО РЕМОНТУ»

— полезные рекомендации в разделе «НАШ БЛОГ»

Как понять что нужно юстировать объектив?

  • Размытие в зоне фокуса.
  • Потеря качества снимка.
  • Не эталонная резкость.
  • Объектив не выводит на бесконечность.
  • Объектив промахивается по фокусу.
  • Хроматические аберрации (некорректная цветовая передача).

Каждый из этих дефектов указывает на проблему с оптикой. В 80% нужна юстировка объектива, но не всегда.

Вышеперечисленные проблемы могут быть связаны с нарушением оптических осей, износом шлейфа. Именно по этому нужна профессиональная диагностика мастера. Специалист определит с чем связана некорректная работа оптики и предложит нужную процедуру. Программную настройку или ремонт.

В сервисном центре Ремонтон можно заказать услуги:

  • юстировка объектива Canon
  • юстировка объектива Nikon
  • юстировка объектива Sigma серия Arte.

Вторая часть теста зеркального фотоаппарата немного сложнее первой. На стол или пол положите лист бумаги или газету с текстом. В центре листа нарисуйте крест — это будет «мишень» для фокусировки. Вам нужно сфотографировать этот лист с небольшого расстояния под углом 45°, наведя центральную точку фокусировки на «мишень». Для большей надёжности результатов проверки зеркального фотоаппарата нужно сделать 6-7 снимков, причём после каждого снимка необходимо «сбивать» автофокус — фокусироваться на далеко расположенном объекте. Если условия не позволяют сфокусироваться на объект дальше 5-ти метров, то после каждого снимка фокусируйтесь на своей руке поднесённой к объективу — даже если резкости достичь не удастся, автофокус будет «сбит».

На этом тестирование оптической системы фотоаппарат-объектив цифрового зеркального фотоаппарата считаем законченной. Переходим к анализу полученных результатов.

  • Камеры необходимо располагать и направлять так, чтобы в зонах их видимости отсутствовали источники света, например, окна или лампы. При этом аппарат не должен находиться в темном месте – предпочтительно равномерное освещение во всем помещении, иначе запись будет малоинформативной.
  • При установке камеры на улице важно предотвратить попадание прямых солнечных лучей в объектив – это верная «смерть» для аппарата. К тому же, подобные неисправности не устраняются по гарантии.
  • Камеры всегда должны быть направлены под углом вниз – это позволяет избежать большой мертвой зоны под аппаратом и засвечивания от потолочных ламп или солнца.
  • Перед тем как «намертво» прикрутить крепления, желательно еще раз убедиться в том, что камеры функционируют корректно и будут направлены именно на те участки, за которыми необходимо наблюдать.

Высота расположения камер

Монтаж видеонаблюдения при идеальных условиях должен осуществляться таким образом, чтобы компоненты системы не находились в прямой досягаемости злоумышленников. Кроме того, слишком низкое расположение камер не позволяет направить их под оптимальным углом. Но в погоне за безопасностью не стоит забывать о необходимости периодического ухода за оборудованием. В помещениях стандартной высоты камеры обычно крепятся на стену под потолком или непосредственно к нему. Если высота последнего слишком велика, оборудование оптимально расположить на уровне 3-4 метров. Для уличных камер приемлемой высотой считается 4-5 метров

Юстировка камеры. Коэффициенты на установку: Срочность выполнения работ – коэффициент х 1,2. Выполнение работ ночью и в выходные дни — коэффициент х 1,3.
